C70600 ANSI B16.9 Lắp ống chéo thẳng 2" SCH40 Mông

  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
  • C70600 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40 Buttweld
Nguồn gốc Trung Quốc
Hàng hiệu TOBO
Chứng nhận SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Số mô hình Đồng Niken C70600

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên sản phẩm Chữ thập ống đồng niken Lớp vật liệu C70600
Kích thước 2" SCH40 Đăng kí Máy đun nước
Loại Bình đẳng Mặt nổ mìn
Sự đối đãi ủ
Làm nổi bật

B16.9 Lắp ống chéo

,

Lắp ống chéo C70600

,

Lắp ống chữ T chéo mông
Để lại lời nhắn
Mô tả sản phẩm

Lắp ống chéo mông, Chéo mông chất lượng cao, Đại lý chéo hàn mông

Kích thước ngang bằng, Mông giảm kích thước chéo, Giá ngang ống, Nhà cung cấp phụ kiện chéo ngang bằng mông, Ind

Marcel Piping là nhà sản xuất tối cao củachữ thập asme b16.9thường được gọi là khớp nối ống 4 chiều.Chữ T chéo thường tạo ra ứng suất cao trên đường ống khi nhiệt độ thay đổi, bởi vì chúng nằm ở tâm của bốn điểm kết nối.Trong khi đó, tee ổn định hơn chữ thập, vì tee hoạt động giống như một chiếc ghế đẩu ba chân, trong khi chữ thập hoạt động giống như một chiếc ghế đẩu bốn chân.

Được bồi dưỡng với đội ngũ chuyên gia xuất sắc, Chúng tôi có thể cung cấpống chéocó hai loại cụ thể là chữ thập thẳng và chữ thập thu nhỏ với đầy đủ các hình dạng và kích thước.Chúng tôi là nhà cung cấp hàng đầu về chữ thập chữ thập bằng thép không gỉ và chữ thập chữ thập bằng thép hợp kim cho khách hàng trong nước và khách hàng quốc tế trong các ngành công nghiệp khác nhau như dầu khí, hóa dầu, sản xuất điện, dược phẩm, sản xuất giấy, công nghiệp khí tự nhiên và nhà máy hóa chất.Chữ thập được sử dụng trong nhiều ứng dụng, làm điểm nối cho các đường ống giao nhau.

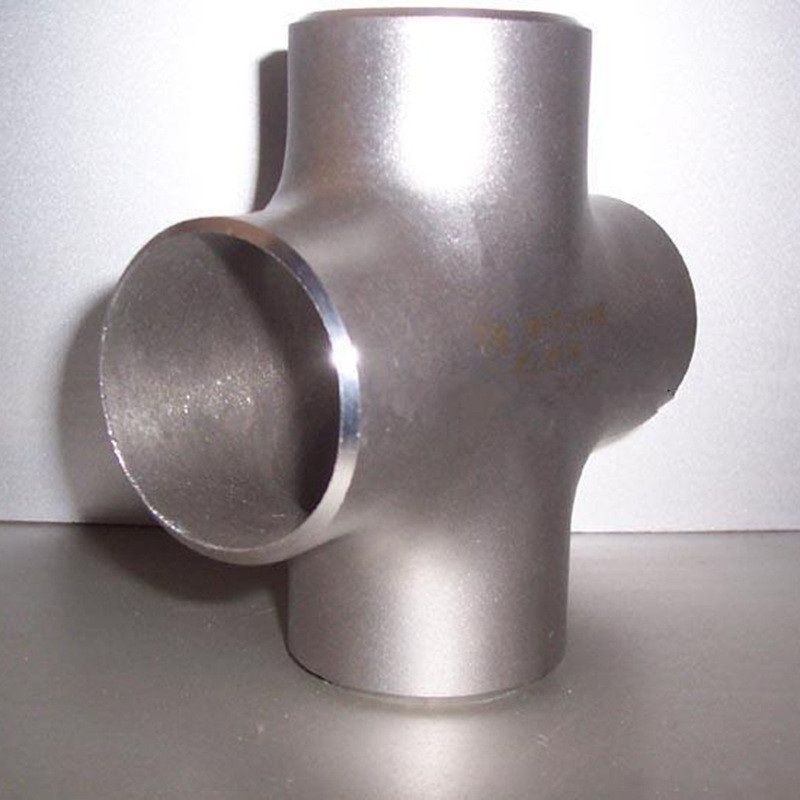

C70600 ANSI B16.9 Lắp ống chéo thẳng 2" SCH40 Mông 0

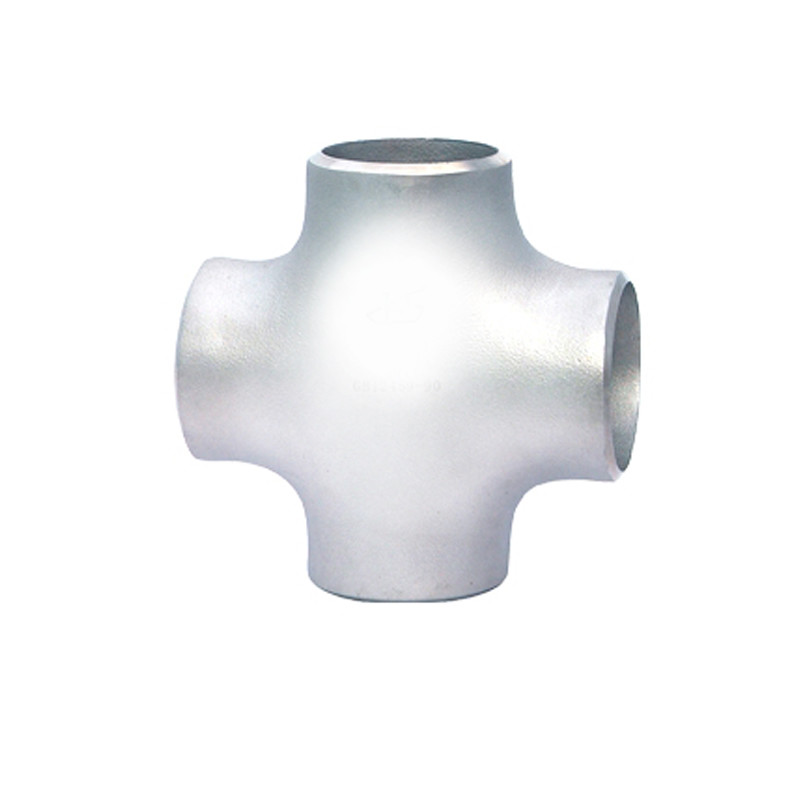

C70600 ANSI B16.9 Lắp ống chéo thẳng 2" SCH40 Mông 1
Cổ đông của Butt Weld Equal Cross, Phụ kiện chéo ống, Giảm lắp ống chéo, Chữ thập thẳng ASME B16.9 Delaer

Chữ thập ngang bằng, Chữ thập giảm và Chữ thập bên được cung cấp bởi chúng tôi được chúng tôi cung cấp rộng rãi cho nhiều ngành công nghiệp như sản xuất điện, hóa dầu, đóng tàu, sản xuất giấy, hóa chất, dược phẩm và chế tạo.

Tùy thuộc vào Thông số kỹ thuật và yêu cầu của khách hàng, chúng tôi có thể sản xuất và cung cấp Chữ thập thẳng và Chữ thập giảm ở nhiều loại khác nhau bao gồm 202, 304/304L, 904L, 316/316L, Duplex 2205, Hợp kim 20, Cupro Niken, Hợp kim Monel 400, Hợp kim Inconel 625 , Hợp kim Inconel 600, Hợp kim Hastelloy C276, và cả các loại Nhôm khác nhau.

Đại lý của Chữ thập không bằng nhau ở mông, Phụ kiện chữ thập bằng nhau cho mông, Công thức chữ thập bằng nhau, Định nghĩa lắp ống chéo, Lắp chữ thập thẳng, Máy tính trọng lượng chữ thập bằng nhau, Đại lý phụ kiện ống chữ thập thẳng ở Ấn Độ

ANSI/ASME B16.9 Thông số kỹ thuật chéo ống mông – Chữ thập bằng nhau, Chữ thập giảm

kích thước ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Đường kính ngoài Chữ thập ngang bằng ( 1/2″～24″), Chữ thập ngang bằng MÌN / Mông (1/2″～ 48″), Chữ thập giảm ( 1/2″～ 24″), Chữ thập giảm ERW / Mông (1/2″～ 48″)
các loại Chữ thập bằng, Chữ thập giảm
Độ dày của tường 3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Dịch vụ giá trị gia tăng Mạ kẽm nhúng nóng, sơn Epoxy & FBE, sơn tĩnh điện, phun cát, ren, hàn
Lớp sản xuất Thép không gỉ, Thép hợp kim, Duplex, Hợp kim Niken, Thép nhiệt độ thấp, Thép carbon, Cupro Niken



Tiêu chuẩn sản xuất của chữ thập ống mông, chữ thập bằng nhau, chữ thập giảm

GIỐNG TÔI: ANSI B16.9, ANSI B16.28, MSS-SP-43
DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
vi: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Thông số kỹ thuật tiêu chuẩn cho các phụ kiện đường ống thép không gỉ Austenitic rèn
ASME B16.9 Phụ kiện rèn do nhà máy sản xuất
ASME B16.25 mông kết thúc
ASME B16.28 Thép rèn khuỷu tay bán kính ngắn và mông trở lại
MSS SP-43 Các phụ kiện hàn giáp mép được rèn và chế tạo cho các ứng dụng chống ăn mòn, áp suất thấp

Lớp vật liệu chéo ống mông

Thép không gỉ ASTM A403 WP Gr.304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Thép carbon ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70.
Thép cacbon nhiệt độ thấp ASTM A420 WPL3, A420 WPL6
Thép hợp kim ASTM/ASME A/SA 234 Gr.WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
thép kép ASTM A 815, ASME SA 815 UNS NO S31803, S32205.Werkstoff số 1.4462
Hợp kim niken ASTM / ASME SB 336 UNS 2200 ( NICKEL 200 ), UNS 2201 ( NICKEL 201 ), UNS 4400 ( MONEL 400 ), UNS 8020 ( HỢP KIM 20/20 CB 3, UNS 8825 INCONEL (825), UNS 6600 ( INCONEL 600 ), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)



KÍCH THƯỚC CHÉO CHÉO BẰNG BUTTWELD ANSI/ASME B16.9

Biểu đồ kích thước chéo mông

C70600 ANSI B16.9 Lắp ống chéo thẳng 2" SCH40 Mông 2
Kích thước ống danh nghĩa (NPS) DN Đường kính ngoài tại Bevel Trung tâm đến cuối
Chạy.C Chỗ thoát.M[Ghi chú(1) và (2)]
1/2 15 21.3 25 25
3/4 20 26.7 29 29
1 25 33,4 38 38
1-1/4 32 42.2 48 48
1-1/2 40 48.3 57 57
2 50 60.3 64 64
2-1/2 65 73.0 76 76
3 80 88,9 86 86
3-1/2 90 101.6 95 95
4 100 114.3 105 105
5 125 141.3 124 124
6 150 168.3 143 143
số 8 200 219.1 178 178
10 250 273.0 216 216
12 300 323,8 254 254
14 350 355,6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Kích thước tính bằng milimét trừ khi có chỉ định khác.Độ dày của tường (t) phải được chỉ định bởi khách hàng.

Mông giảm kích thước chéo

C70600 ANSI B16.9 Lắp ống chéo thẳng 2" SCH40 Mông 3

Đường kính danh nghĩa Đường kính ngoài trung tâm để kết thúc
D1 D2
DN NPS sê-ri A Dòng B sê-ri A Dòng B C m
15×15 1/2×1/2 21.3 18 21.3 18 25 25
15×10 1/2×3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13.7 10 25 25
20×20 3/4×3/4 26,9 25 26,9 25 29 29
20×15 3/4×1/2 26,9 25 21.3 18 29 29
20×10 3/4×3/8 26,9 25 17.3 14 29 29
25×25 1×1 33,7 32 33,7 32 38 38
25×20 1×3/4 33,7 32 26,9 25 38 38
25×15 1×1/2 33,7 32 21.3 18 38 38
32×32 1.1/4×1.1/4 42,4 38 42,4 38 48 48
32×25 1.1/4×1 42,4 38 33,7 32 48 48
32×20 1.1/4×3/4 42,4 38 26,9 25 48 48
32×15 1.1/4×1/2 42,4 38 21.3 18 48 48
40×40 1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×32 1.1/2×1.1/4 48.3 45 42,4 38 57 57
40×25 1.1/2×1 48.3 45 33,7 32 57 57
40×20 1.1/2×3/4 48.3 45 26,9 25 57 57
40×15 1.1/2×1/2 48.3 45 21.3 18 57 57
50×50 2x2 60.3 57 60.3 57 64 64
50×40 2×1.1/2 60.3 57 48.3 45 64 60
50×32 2×1.1/4 60.3 57 42,4 38 64 57
50×25 2x1 60.3 57 33,7 32 64 51
50×20 2×3/4 60.3 57 26,9 25 64 44
65×65 2/1/2×2.1/2 73.0 76 73.0 76 76 76
65×50 2/1/2×2 73.0 76 60.3 57 76 70
65×40 2/1/2×1.1/2 73.0 76 48.3 45 76 67
65×32 2/1/2×1.1/4 73.0 76 42,4 38 76 64
65×25 2/1/2×1 73.0 76 33,7 32 76 57
80×80 3×3 88,9 89 88,9 89 86 86
80×65 3×2.1/2 88,9 89 73.0 76 86 83
80×50 3×2 88,9 89 60.3 57 86 76
80×40 3×1.1/2 88,9 89 48.3 45 86 73
80×32 3×1.1/4 88,9 89 42,4 38 86 70
90×90 3.1/2×3.1/2 101.6 – 101.6 – 95 95
90×80 3.1/2×3 101.6 – 88,9 89 95 92
90×65 3.1/2×2.1/2 101.6 – 73.0 76 95 89
90×50 3.1/2×2 101.6 – 60.3 57 95 83
90×40 3.1/2×1.1/2 101.6 – 48.3 45 95 79
100×100 4×4 114.3 108 114.3 108 105 105
100×90 4×3.1/2 114.3 108 101.6 – 105 102
100×80 4×3 114.3 108 88,9 89 105 98
100×65 4×2.1/2 114.3 108 73.0 76 105 95
100×50 4×2 114.3 108 60.3 57 105 89
100×40 4×1.1/2 114.3 108 48.3 45 105 86
125×125 5×5 141.3 133 141.3 133 124 124
125×100 5x4 141.3 133 114.3 108 124 117
125×90 5×3.1/2 141.3 – 101.6 – 124 114
125×80 5×3 141.3 133 88,9 89 124 111
125×65 5×2.1.2 141.3 133 73.0 76 124 108
125×50 5×2 141.3 133 60.3 57 124 105
150×150 6×6 168.3 159 168.3 159 143 143
150×125 6×5 168.3 159 141.3 133 143 137
150×100 6×4 168.3 159 114.3 108 143 130
150×90 6×3.1/2 168.3 – 101.6 – 143 127
150×80 6×3 168.3 159 88,9 89 143 124
150×65 6×2.1/2 168.3 159 73.0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168.3 159 178 168
200×125 8×5 219.1 219 141,4 133 178 162
200×100 8x4 219.1 219 114.3 108 178 156
200×90 8×3.1/2 219.1 – 101.6 – 178 152
250×250 10×10 273.0 273 273.0 273 216 216
250×200 10×8 273.0 273 219.1 219 216 203
250×150 10×6 273.0 273 168.3 159 216 194
250×125 10×5 273.0 273 141.3 133 216 191
250×100 10×4 273.0 273 114.3 108 216 184
300×300 12×12 323,9 325 323,9 325 254 254
300×250 12×10 323,9 325 273.0 273 254 241
300×200 12x8 323,9 325 219.1 219 254 229
300×150 12×6 323,9 325 168.3 159 254 219
300×125 12×5 323,9 325 141.3 133 254 216
350×350 14×14 355,6 377 355,6 377 279 279
350×300 14×12 355,6 377 323,9 325 279 270
350×250 14×10 355,6 377 273.0 273 279 257
350×200 14×8 355,6 377 219.1 219 279 248
350×150 14×6 355,6 377 168.3 159 279 238
400×400 16×16 406.4 426 406.4 426 305 305
400×350 16×14 406.4 426 355,6 377 305 305
400×300 16×12 406.4 426 323,9 325 305 295
400×250 16×10 406.4 426 273.0 273 305 283
400×200 16×8 406.4 426 219.1 219 305 273
400×150 16×6 406.4 426 168.3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355,6 377 343 330
450×300 18×12 457 480 323,9 325 343 321
450×250 18×10 457 480 273.0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355,6 377 381 356
500×300 20×20 508 530 323,9 325 381 346
500×250 20×20 508 530 273.0 273 381 333
500×200 20×20 508 530 219.1 219 381 324



ASME B16.9 Các loại chéo có sẵn

Chữ thập bằng mông Mông hàn giảm lắp chéo
Giảm phụ kiện chéo Phụ kiện đường ống giảm thép
ASME B16.9 Chữ thập không bằng nhau Chữ thập không bằng nhau chất lượng cao
Mông thẳng chéo Mông hàn giảm phụ kiện đường ống chéo
Chữ thập mông ANSI B16.9 Chữ thập ống mông ASME B16.28
Phụ kiện đường ống chéo mông Chữ thập có rào chắn ở mông
Khớp chéo bằng nhau Lắp chéo
Chữ thập giảm mông Lắp chéo bằng mông

Bảng giá chéo ống mông

ASME B16.9 Chữ thập ngang bằng mông
Giá FOB: US $0,5-6 / Cái

Mông sch40 Chữ thập không bằng nhau
Giá FOB: US $1,2-2500 / Cái

Phụ kiện chéo bằng nhau
Giá FOB: US $1-5000 / Cái

Chữ thập giảm mông ASME B16.9
Giá FOB: US $0,11-999 / Cái

ASME B16.9 Phụ kiện ống chéo giảm mông
Giá FOB: US $0,2-50 / Cái

Chữ thập có rào chắn ở mông
Giá FOB: US $0,2-500 / Cái

chữ thập bằng nhau
Giá FOB: US $0,11-1 / Cái
