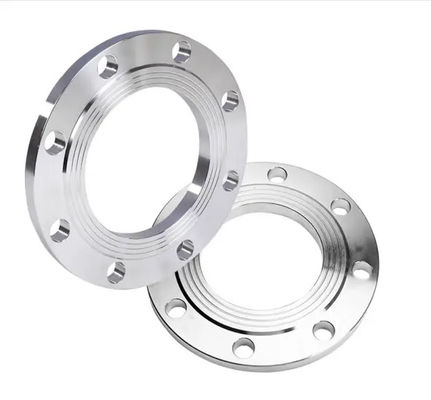

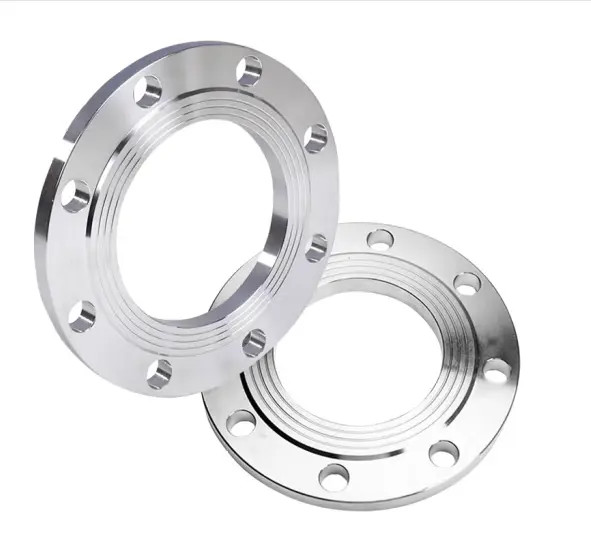

CuNi 70/30 Phân sợi hàn chốt rèn ASME B16.5 lớp 150

CuNi 70/30 Đồng Niken rèn Ổ cắm mặt bích hàn ASME B16.5 Class150

1. Mô tả sản phẩm

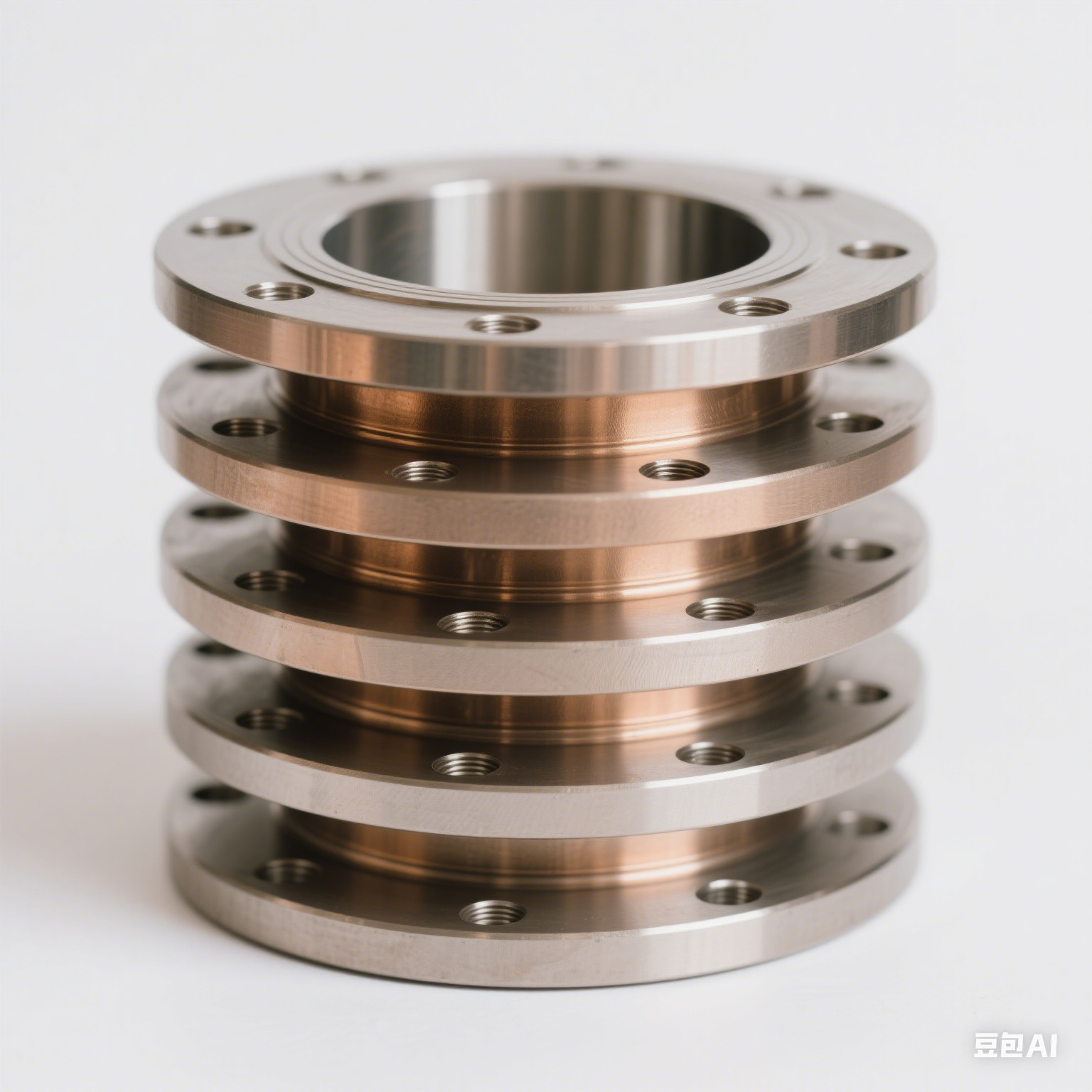

Mặt bích đồng Niken được sản xuất từ ​​nguyên liệu thô CuNi 70/30 (UNS C71500) cao cấp thông qua quá trình rèn, có kiểu kết nối hàn ổ cắm. Sản phẩm được sản xuất theo tiêu chuẩn ASME B16.5 nghiêm ngặt, có mức áp suất Class 150 (150LB). Do đặc tính chống ăn mòn nước biển và chống bám bẩn sinh học tuyệt vời, mặt bích hợp kim niken đồng được sử dụng rộng rãi trong đóng tàu, khử muối nước biển, giàn khoan dầu ngoài khơi, bộ trao đổi nhiệt hóa học và các ứng dụng hàng hải và công nghiệp khác. Sản phẩm này có bề mặt bịt kín Mặt nâng để đảm bảo hiệu suất bịt kín đáng tin cậy trong các kết nối đường ống.

2. Thông số sản phẩm chính

 3. Ứng dụng sản phẩm

• Hệ thống đường ống làm mát nước biển biển

• Hệ thống chữa cháy và nước dằn của giàn khoan dầu khí ngoài khơi

• Kết nối đường ống của nhà máy khử mặn nước biển (quy trình MED/MSF)

• Nhà máy điện ngưng tụ và trao đổi nhiệt ven biển

• Đường ống vận chuyển phương tiện ăn mòn công nghiệp hóa chất

4. Ưu điểm của sản phẩm

1. Khả năng chống ăn mòn nước biển tuyệt vời: Hợp kim CuNi 70/30 có tốc độ ăn mòn cực thấp trong cả nước biển chảy và nước đọng, với tuổi thọ sử dụng trên 20 năm.

2. Hiệu suất chống bám bẩn sinh học vượt trội: Nguyên tố đồng ức chế sự bám dính của vi sinh vật biển một cách tự nhiên, giảm rủi ro tắc nghẽn đường ống và tần suất bảo trì.

3. Khả năng chống ăn mòn cao: Vật liệu duy trì khả năng chống ăn mòn tốt khi cọ rửa bằng nước biển tốc độ cao, với tốc độ dòng chảy tối đa cho phép lên tới 3,5-4,0 m/s.

4. Đảm bảo quá trình rèn: Quá trình rèn nóng đảm bảo cấu trúc hạt đồng đều và dày đặc, tính chất cơ học tốt hơn đáng kể so với sản phẩm đúc.

5. Khả năng hàn tốt: Tương thích với hàn đường ống thép cacbon và thép không gỉ, cho phép lắp đặt tại chỗ thuận tiện với độ bền mối hàn đáng tin cậy.

6. Chi phí bảo trì thấp: Các dạng màng thụ động tự phục hồi trên bề mặt vật liệu, loại bỏ nhu cầu về lớp phủ bổ sung hoặc bảo vệ ca-tốt, với chi phí vòng đời thấp.

7. Độ chính xác kích thước cao: Tiêu chuẩn ASME B16.5 kiểm soát chặt chẽ dung sai để đảm bảo phù hợp hoàn hảo với các phụ kiện đường ống tiêu chuẩn.

5. Chức năng sản phẩm

• Thực hiện kết nối hàn ổ cắm giữa các đường ống trong hệ thống đường ống nước biển

• Cung cấp giao diện niêm phong đáng tin cậy để ngăn chặn rò rỉ môi trường nước biển

• Chịu được áp suất làm việc Class 150 để đảm bảo vận hành an toàn hệ thống đường ống

• Thích ứng với hoạt động ổn định lâu dài trong môi trường biển ẩm ướt và phun muối

• Cho phép kết nối từng phần và tháo gỡ bảo trì hệ thống đường ống

6. Hướng dẫn sử dụng

Chuẩn bị trước khi cài đặt:

1. Kiểm tra bề ngoài mặt bích, xác nhận không có vết nứt, biến dạng, rỉ sét hoặc các khuyết tật khác.

2. Xác minh kích thước mặt bích, mức áp suất và nhận dạng vật liệu so với bản vẽ thiết kế.

3. Làm sạch đầu mối hàn mặt bích và bề mặt bịt kín, loại bỏ dầu, cặn oxit và các tạp chất khác.

Các bước cài đặt:

1. Chèn ống vào ổ cắm mặt bích, đảm bảo độ sâu chèn thích hợp (theo yêu cầu về độ sâu ổ cắm ASME B16.5).

2. Để khoảng hở giãn nở 1,6mm (khoảng cách giữa đầu ống và đáy ổ cắm) để tránh tập trung ứng suất hàn.

3. Sử dụng quy trình hàn TIG hoặc MIG với kim loại độn CuNi tương thích (ví dụ dây hàn ERCuNi).

4. Kiểm soát nhiệt độ giữa các lớp không vượt quá 150°C trong quá trình hàn để tránh hiện tượng cháy phần hợp kim do quá nóng.

5. Sử dụng miếng đệm gia cố bằng PTFE hoặc than chì để bịt kín bề mặt, siết chặt các bu lông đều theo trình tự chéo.

Kiểm tra sau khi lắp đặt:

1. Tiến hành kiểm tra độ thẩm thấu hoặc chụp ảnh phóng xạ trên các mối hàn để đảm bảo không có khuyết tật hàn.

2. Áp suất thử thủy tĩnh của hệ thống phải bằng 1,5 lần áp suất thiết kế, giữ trong 30 phút mà không bị rò rỉ.

7. Phòng ngừa sản phẩm

1. Tránh tiếp xúc trực tiếp với thép cacbon: Hợp kim đồng-niken tiếp xúc với thép cacbon có thể gây ăn mòn điện hóa, phải được bảo quản và vận chuyển riêng.

2. Tránh phương tiện chứa amoniac: Hợp kim đồng dễ bị nứt ăn mòn do ứng suất trong môi trường amoniac, nghiêm cấm đối với các hệ thống amoniac.

3. Yêu cầu khí bảo vệ hàn: Phải sử dụng chất bảo vệ khí Argon trong quá trình hàn để ngăn chặn quá trình oxy hóa và độ xốp của mối hàn.

4. Tránh vận tốc dòng nước biển quá mức: Mặc dù CuNi 70/30 có khả năng chống xói mòn-ăn mòn tuyệt vời nhưng tốc độ dòng chảy liên tục được khuyến nghị không vượt quá 3,5m/s.

5. Tránh trộn kim loại không giống nhau: Hệ thống đường ống phải duy trì tính đồng nhất của vật liệu để tránh rủi ro ăn mòn điện. Nếu cần kết nối kim loại khác nhau thì phải lắp đặt các mối nối cách điện.

6. Không cần xử lý nhiệt sau hàn: Hợp kim CuNi thường không yêu cầu xử lý nhiệt sau hàn, nhưng phải loại bỏ vết hàn và oxit.

7. Yêu cầu về môi trường lưu trữ: Bảo quản nơi khô ráo, thoáng mát, tránh tiếp xúc ngoài trời và mưa, độ ẩm môi trường ≤ 60%.

8. Thông tin vận chuyển

• Xuất xứ vận chuyển: Lô hàng trực tiếp từ nhà máy Trung Quốc

• Thời gian giao hàng: Kích thước tiêu chuẩn có sẵn trong kho, 3-5 ngày làm việc; kích cỡ tùy chỉnh 15-30 ngày (tùy theo số lượng và thông số kỹ thuật)

• Phương thức vận chuyển:

  • Đơn hàng nhỏ/Mẫu: International Express (DHL/FedEx/UPS/TNT), 3-7 ngày đến

  • Đơn đặt hàng số lượng lớn: Vận tải đường biển FCL/LCL, hàng về 15-45 ngày

  • Đơn đặt hàng khẩn cấp: Vận chuyển hàng không, 5-10 ngày đến

• Tài liệu được cung cấp:

  • Hóa đơn thương mại

  • Danh sách đóng gói

  • Giấy chứng nhận xuất xứ

  • Chứng chỉ kiểm tra vật liệu (MTC theo EN 10204 3.1)

  • Vận đơn

• Điều khoản thương mại: FOB, CIF, CFR, EXW có sẵn

• Theo dõi hậu cần: Số theo dõi được cung cấp sau khi giao hàng, truy xuất nguồn gốc đầy đủ

9. Thông tin thanh toán

• Phương thức thanh toán tiêu chuẩn:

  • Chuyển khoản T / T: thanh toán tạm ứng 30%, số dư 70% trước khi giao hàng

  • L/C trả ngay: Thư tín dụng không hủy ngang được chấp nhận

  • Western Union (áp dụng với số tiền nhỏ)

• Khách hàng tín dụng:

  • Khách hàng dài hạn có thể đăng ký các điều khoản tín dụng O/A (phải được xem xét tín dụng)

  • Điều khoản thanh toán hàng tháng dành cho khách hàng có lịch sử hợp tác trên 1 năm

• Đồng tiền thanh toán: USD, EUR, CNY được chấp nhận

• Thông tin ngân hàng: Chi tiết tài khoản ngân hàng chính thức được cung cấp khi ký hợp đồng

• Ghi chú thanh toán:

  • Lệnh có hiệu lực sau khi nhận được khoản thanh toán tạm ứng

  • Phương án thanh toán trả góp có thể thương lượng đối với những đơn hàng lớn

  • Tất cả các khoản thanh toán phải tham khảo số hóa đơn hoặc số hợp đồng

10. Thông tin đóng gói

• Tùy chọn đóng gói tiêu chuẩn:

  • Mặt bích nhỏ (≤4"): Bọc bong bóng riêng lẻ + bao bì carton

  • Mặt bích trung bình (6"-12"): Bọc bong bóng/bọc xốp EPE riêng lẻ + vỏ gỗ hoặc vỏ gỗ dán

  • Mặt bích lớn ( ≥14"): Màng căng + thùng gỗ khử trùng được xếp chồng lên nhau

• Chống ẩm & chống ăn mòn:

  • Mỡ chống gỉ bôi lên bề mặt bịt kín

  • Chất hút ẩm đặt bên trong bao bì

  • Hút chân không bao bì giấy nhôm khi cần thiết

• Đánh dấu & dán nhãn:

  • Quy cách, chất liệu, số lượng, trọng lượng ghi trên bao bì bên ngoài

  • Nhãn dễ vỡ/Chống ẩm/Mặt này được áp dụng

• Bao bì tùy chỉnh: Bao bì đặc biệt được cung cấp theo yêu cầu của khách hàng (ví dụ: nhãn hiệu vận chuyển được chỉ định, bao bì tách rời)

• Chi phí đóng gói: Bao bì tiêu chuẩn có trong báo giá; bao bì tùy chỉnh được tính phí riêng

11. Dịch vụ mua hàng, hoàn trả và hậu mãi

Quy trình mua hàng:

1. Khách hàng cung cấp thông số kỹ thuật, số lượng, yêu cầu vật tư để nhận được báo giá

2. Hai bên xác nhận các thông số kỹ thuật, thời gian giao hàng, điều kiện thanh toán và ký kết hợp đồng mua bán

3. Khách hàng thanh toán trước, nhà máy bắt đầu sản xuất

4. Sản xuất hoàn thành, sắp xếp kiểm tra của bên thứ ba hoặc khách hàng (tùy chọn)

5. Thanh toán số dư được thực hiện, sắp xếp lô hàng

6. Cung cấp đầy đủ chứng từ xuất khẩu sau khi giao hàng

Chính sách hoàn trả và trao đổi:

• Vấn đề chất lượng: Nếu sản phẩm có sai sót về vật chất hoặc lỗi do nhà sản xuất, khách hàng phải thông báo bằng văn bản trong vòng 30 ngày kể từ ngày nhận hàng. Sau khi xác nhận lẫn nhau, nhà cung cấp sẽ cung cấp dịch vụ thay thế hoặc hoàn tiền miễn phí và chịu chi phí vận chuyển khứ hồi.

• Các vấn đề không chất lượng: Đối với trường hợp trả lại do lỗi đặt hàng của khách hàng, khách hàng chịu phí vận chuyển khứ hồi, sản phẩm phải còn nguyên bao bì nguyên vẹn ban đầu, thời hạn yêu cầu đổi/trả là 15 ngày kể từ ngày nhận.

• Các trường hợp không thể hoàn lại: Sản phẩm hàn/lắp đặt, kích thước tùy chỉnh không chuẩn (thông số kỹ thuật không có sẵn), hư hỏng do bảo quản hoặc sử dụng không đúng cách.

Dịch vụ sau bán hàng:

1. Bạn là công ty thương mại hay nhà sản xuất?
Chúng tôi là nhà sản xuất, Bạn có thể xem chứng nhận.
2. Thời gian giao hàng của bạn là bao lâu?
Nói chung là 5-10 ngày nếu hàng có trong kho. hoặc 15-20 ngày nếu hàng không có trong kho thì tùy theo số lượng.
3. Bạn có cung cấp mẫu không? nó miễn phí hay bổ sung?
Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển hàng hóa.
4. Điều khoản thanh toán của bạn là gì?
Thanh toán<=1000USD, trả trước 100%. Thanh toán> = 1000USD, trả trước 50% T / T, số dư trước khi giao hàng.

• Thời hạn bảo hành: 12 tháng kể từ ngày giao hàng

• Tư vấn kỹ thuật: Hỗ trợ kỹ thuật trực tuyến 24/7 (email/tin nhắn tức thời)

• Dịch vụ tại chỗ: Kỹ sư hướng dẫn lắp đặt tại chỗ cho các dự án lớn (phí có thể thương lượng)

• Hỗ trợ tài liệu: Có sẵn chứng chỉ vật liệu EN 10204 3.1/3.2, báo cáo NDT, v.v.

• Phản hồi khiếu nại: Phản hồi trong vòng 24 giờ kể từ khi nhận được khiếu nại, đề xuất giải pháp trong vòng 72 giờ
