CuNi 70/30 Ống ốp đúc ASME B16.9 Không may

Phụ kiện đường ống CuNi 70/30 được rèn ASME B16.9 liền mạch

1. Mô tả sản phẩm

Phụ kiện đồng Niken được sản xuất từ ​​nguyên liệu thô CuNi 70/30 (UNS C71500) cao cấp thông qua quy trình rèn nóng hoặc tạo hình liền mạch, có kiểu kết nối hàn đối đầu. Các sản phẩm được sản xuất theo tiêu chuẩn ASME B16.9 nghiêm ngặt, bao gồm đầy đủ các loại khuỷu, ống chữ T, hộp giảm tốc, nắp đầu, đầu cuống và các phụ kiện đường ống khác. Do đặc tính chống ăn mòn và chống bám bẩn sinh học tuyệt vời của nước biển, các phụ kiện hợp kim đồng niken được sử dụng rộng rãi trong đóng tàu, khử mặn nước biển, giàn khoan dầu ngoài khơi, bộ trao đổi nhiệt hóa học và các hệ thống đường ống công nghiệp và hàng hải khác.

2. Thông số sản phẩm chính

3. Các loại sản phẩm có sẵn

4. Ứng dụng sản phẩm

• Hệ thống đường ống làm mát nước biển biển

• Hệ thống chữa cháy và nước dằn của giàn khoan dầu khí ngoài khơi

• Kết nối đường ống của nhà máy khử mặn nước biển (quy trình MED/MSF)

• Nhà máy điện ngưng tụ và trao đổi nhiệt ven biển

• Đường ống vận chuyển phương tiện ăn mòn công nghiệp hóa chất

• Hệ thống đường ống ngầm kỹ thuật ngoài khơi

• Hệ thống đường ống máy phát điện nước ngọt tàu

• Hệ thống đường ống đáy tàu và nước dằn tàu

• Hệ thống hóa hơi nước biển đầu cuối LNG

• Hệ thống nước tuần hoàn nuôi trồng thủy sản biển

5. Ưu điểm của sản phẩm

1. Khả năng chống ăn mòn nước biển tuyệt vời: Hợp kim CuNi 70/30 có tốc độ ăn mòn cực thấp trong cả nước biển chảy và nước đọng, với tuổi thọ sử dụng trên 20 năm.

2. Hiệu suất chống bám bẩn sinh học vượt trội: Nguyên tố đồng ức chế sự bám dính của vi sinh vật biển một cách tự nhiên, giảm rủi ro tắc nghẽn đường ống và tần suất bảo trì.

3. Khả năng chống ăn mòn cao: Vật liệu duy trì khả năng chống ăn mòn tốt khi cọ rửa bằng nước biển tốc độ cao, với tốc độ dòng chảy tối đa cho phép lên tới 3,5-4,0 m/s.

4. Đảm bảo quá trình rèn & liền mạch: Quá trình rèn nóng và tạo hình liền mạch đảm bảo cấu trúc hạt đồng nhất và dày đặc, loại bỏ các khuyết tật đúc và tính chất cơ học tốt hơn đáng kể.

5. Đầy đủ các phụ kiện: Có sẵn đầy đủ các loại khuỷu, ống chữ T, bộ giảm tốc, nắp đầu và đầu cuối để đáp ứng mọi yêu cầu về cấu hình hệ thống đường ống.

6. Khả năng hàn tốt: Tương thích với ống CuNi 70/30 để hàn giáp mép, cho phép lắp đặt tại chỗ thuận tiện với độ bền mối hàn đáng tin cậy. Khuyến nghị sử dụng quy trình hàn TIG và MIG.

7. Chi phí bảo trì thấp: Các dạng màng thụ động tự phục hồi trên bề mặt vật liệu, loại bỏ nhu cầu về lớp phủ bổ sung hoặc bảo vệ ca-tốt, với chi phí vòng đời thấp.

8. Độ chính xác kích thước cao: Tiêu chuẩn ASME B16.9 kiểm soát chặt chẽ dung sai để đảm bảo phù hợp hoàn hảo với ống và mặt bích CuNi tiêu chuẩn.

6. Chức năng sản phẩm

• Thay đổi hướng dòng nước biển trong hệ thống đường ống (Khuỷu 45°/90°/180°)

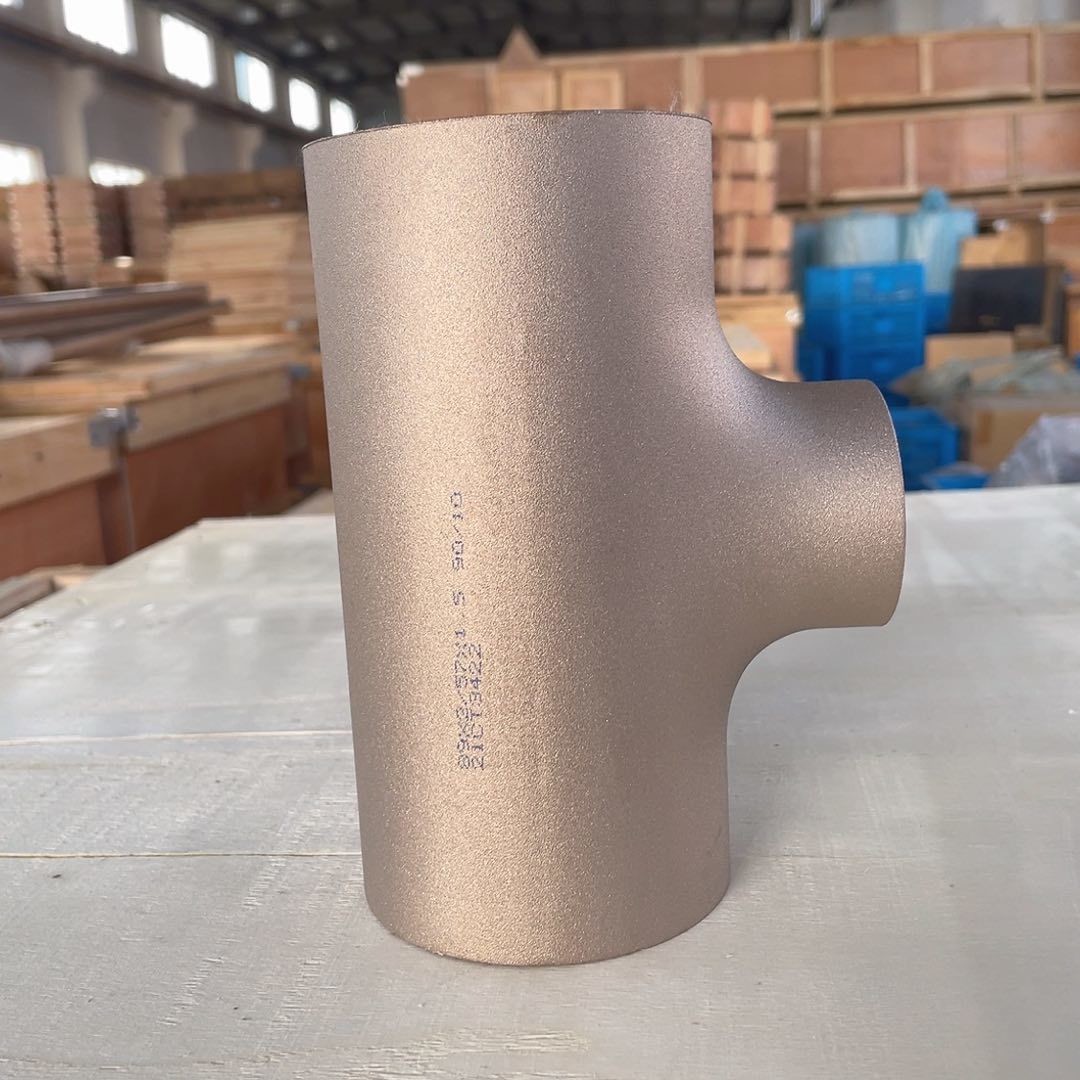

• Phân nhánh hoặc kết hợp dòng chảy nước biển (Equal Tee / Giảm Tee)

• Chuyển đổi giữa các đường kính ống khác nhau (Bộ giảm tốc đồng tâm / lệch tâm)

• Đóng và bịt kín các đầu ống (End Caps)

• Tạo điều kiện thuận lợi cho các kết nối mặt bích với mặt bích hỗ trợ (Stub Ends)

• Cung cấp các kết nối hàn đối đầu đáng tin cậy để duy trì tính toàn vẹn của toàn bộ hệ thống đường ống

• Chịu được áp suất làm việc định mức để đảm bảo vận hành an toàn hệ thống đường ống

• Thích ứng với hoạt động ổn định lâu dài trong môi trường biển ẩm ướt và phun muối

7. Hướng dẫn sử dụng

Chuẩn bị trước khi cài đặt:

1. Kiểm tra từng bề ngoài của phụ kiện, xác nhận không có vết nứt, biến dạng, khuyết tật bề mặt hoặc các khuyết tật khác.

2. Xác minh loại phụ kiện, kích thước, độ dày thành và cấp vật liệu so với bản vẽ thiết kế và thông số kỹ thuật vật liệu.

3. Làm sạch các đầu mối hàn, loại bỏ dầu, mỡ, cặn oxit và các tạp chất khác.

4. Đảm bảo sự căn chỉnh phù hợp giữa khớp nối và đầu ống, với khe hở chân răng đồng đều để hàn đối đầu.

Các bước cài đặt:

1. Căn chỉnh các đầu nối và đầu ống với khoảng cách gốc thích hợp theo thông số kỹ thuật của quy trình hàn.

2. Mối hàn tối thiểu 4 điểm phân bố đều xung quanh chu vi.

3. Sử dụng quy trình hàn TIG (GTAW) để hàn gốc bằng kim loại độn ERCuNi.

4. Hoàn thiện các đường nạp và nắp bằng cách sử dụng TIG hoặc MIG (GMAW) với kim loại độn CuNi tương thích.

5. Kiểm soát nhiệt độ giữa các lớp không vượt quá 150°C để tránh hiện tượng cháy phần tử hợp kim.

6. Đảm bảo độ xuyên thấu hoàn toàn và gia cố thích hợp tại các mối hàn.

7. Loại bỏ xỉ hàn và vết hàn sau mỗi lần hàn.

Kiểm tra sau khi lắp đặt:

1. Tiến hành kiểm tra trực quan tất cả các mối hàn để phát hiện các khuyết tật bề mặt.

2. Thực hiện kiểm tra thâm nhập (PT) hoặc kiểm tra chụp ảnh phóng xạ (RT) theo yêu cầu của dự án.

3. Áp suất thử thủy tĩnh của hệ thống phải bằng 1,5 lần áp suất thiết kế, duy trì tối thiểu 30 phút mà không bị rò rỉ hoặc giảm áp suất.

8. Phòng ngừa sản phẩm

1. Tránh tiếp xúc trực tiếp với thép cacbon: Các phụ kiện bằng hợp kim đồng-niken tiếp xúc với thép cacbon có thể gây ăn mòn điện. Phải được bảo quản và vận chuyển riêng biệt. Sử dụng pallet gỗ hoặc dải phân cách phi kim loại.

2. Tránh phương tiện chứa amoniac: Hợp kim đồng dễ bị nứt do ăn mòn ứng suất trong môi trường amoniac. Nghiêm cấm đối với các hệ thống chứa amoniac hoặc amin.

3. Yêu cầu khí bảo vệ hàn: Hỗn hợp argon hoặc argon-helium tinh khiết phải được sử dụng làm khí bảo vệ trong quá trình hàn TIG để ngăn chặn quá trình oxy hóa và độ xốp của mối hàn. Đảm bảo việc thanh lọc trở lại đầy đủ để bảo vệ quyền root.

4. Tránh vận tốc dòng nước biển quá mức: Mặc dù CuNi 70/30 có khả năng chống xói mòn-ăn mòn tuyệt vời nhưng tốc độ dòng chảy liên tục được khuyến nghị không vượt quá 3,5m/s, đặc biệt là ở các khuỷu tay và nhánh chữ T nơi nhiễu loạn tăng cường.

5. Tránh trộn kim loại khác nhau trong cùng một hệ thống: Hệ thống đường ống phải duy trì tính đồng nhất của vật liệu để tránh rủi ro ăn mòn điện. Nếu cần kết nối kim loại khác nhau thì phải lắp đặt các mối nối cách điện hoặc khớp nối điện môi.

6. Không cần xử lý nhiệt sau hàn: Hợp kim CuNi thường không yêu cầu xử lý nhiệt sau hàn. Tuy nhiên, tất cả các vết hàn, xỉ và oxit bề mặt phải được loại bỏ triệt để sau khi hàn.

7. Yêu cầu lưu trữ thích hợp: Bảo quản ở khu vực kho trong nhà khô ráo và thoáng mát. Tránh tiếp xúc ngoài trời, mưa và ánh nắng trực tiếp. Độ ẩm môi trường xung quanh phải ≤ 60%. Tránh xa thép carbon và các kim loại khác nhau.

8. Xử lý cẩn thận: Các phụ kiện bằng đồng niken tương đối mềm so với thép. Tránh làm rơi, kéo hoặc va đập trong quá trình xử lý để tránh hư hỏng và biến dạng bề mặt.

9. Thông tin vận chuyển

• Xuất xứ vận chuyển: Lô hàng trực tiếp từ nhà máy Trung Quốc

• Thời gian giao hàng:

  • Kích thước và chủng loại tiêu chuẩn: 3-7 ngày làm việc (có hàng)

  • Kích thước tùy chỉnh hoặc loại không chuẩn: 15-30 ngày (tùy theo số lượng và thông số kỹ thuật)

• Phương thức vận chuyển:

  • Đơn hàng nhỏ/Mẫu: International Express (DHL, FedEx, UPS, TNT), giao hàng 3-7 ngày

  • Đơn hàng số lượng lớn: Vận tải đường biển FCL (Full Container Load) hoặc LCL (Less than Container Load), giao hàng 15-45 ngày

  • Đơn hàng gấp: Vận chuyển hàng không, giao hàng 5-10 ngày

• Tài liệu được cung cấp:

  • Hóa đơn thương mại

  • Danh sách đóng gói với nội dung được chia thành từng khoản chi tiết

  • Giấy chứng nhận xuất xứ (CO)

  • Chứng chỉ kiểm tra vật liệu (MTC theo EN 10204 3.1 hoặc 3.2)

  • Báo cáo thử nghiệm nhà máy bao gồm thành phần hóa học và tính chất cơ học

  • Vận đơn (B/L) hoặc Vận đơn hàng không (AWB)

  • Báo cáo NDT (nếu đơn hàng yêu cầu)

• Điều khoản thương mại: FOB, CIF, CFR, EXW có sẵn

• Theo dõi hậu cần: Số theo dõi được cung cấp ngay khi gửi hàng, truy xuất nguồn gốc lô hàng đầy đủ

10. Thông tin thanh toán

• Phương thức thanh toán tiêu chuẩn:

  • T/T (Chuyển tiền): thanh toán trước 30% sau khi xác nhận đơn hàng, thanh toán số dư 70% trước khi giao hàng

  • L/C trả ngay: Thư tín dụng không hủy ngang được chấp nhận ngay (được phát hành bởi ngân hàng quốc tế có uy tín)

  • Western Union: Áp dụng cho các đơn hàng mẫu và thanh toán số tiền nhỏ

• Khách hàng tín dụng:

  • Khách hàng dài hạn và khách hàng thường xuyên có thể đăng ký các điều khoản tín dụng O/A (Tài khoản mở), tùy thuộc vào việc xem xét và phê duyệt tín dụng

  • Các điều khoản thanh toán hàng tháng hoặc hàng quý dành cho khách hàng có lịch sử hợp tác trên 1 năm

• Đồng tiền thanh toán:

  • USD (Đô la Mỹ) - ưu tiên

  • EUR (Euro)

  • CNY (Nhân dân tệ Trung Quốc)

  • Các loại tiền tệ khác có thể thương lượng

• Thông tin ngân hàng: Chi tiết tài khoản ngân hàng chính thức của công ty được cung cấp khi ký hợp đồng chính thức

• Ghi chú thanh toán:

  • Đơn đặt hàng có hiệu lực và việc sản xuất bắt đầu khi nhận được khoản thanh toán tạm ứng

  • Phương án trả góp linh hoạt, có thể thương lượng cho những đơn hàng số lượng lớn

  • Tất cả các khoản thanh toán phải tham chiếu rõ ràng số Hóa đơn Proforma hoặc số Hợp đồng mua bán

  • Phí ngân hàng sẽ do người chuyển tiền (người trả tiền) chịu

11. Thông tin đóng gói

• Tùy chọn đóng gói tiêu chuẩn:

  • Các phụ kiện nhỏ (2" NB): Bảo vệ bằng túi poly hoặc bọc bong bóng riêng lẻ + hộp carton chắc chắn loại xuất khẩu

  • Phụ kiện trung bình (2-1/2" - 8" NB): Bọc bong bóng riêng lẻ / Bọc xốp EPE + vỏ gỗ dán hoặc thùng gỗ

  • Phụ kiện lớn ( ≥10" NB): Đóng gói riêng lẻ + đóng gói bằng pallet với thùng gỗ khử trùng

• Các biện pháp chống ẩm và ăn mòn:

  • Lớp phủ bảo vệ chống gỉ/chống xỉn màu được áp dụng trên tất cả các bề mặt (dễ dàng tháo lắp trước khi hàn)

  • Gói hút ẩm silica gel đặt bên trong bao bì kín

  • Vật liệu đóng gói VCI (Chất ức chế ăn mòn hơi) được sử dụng khi được chỉ định

  • Bao bì lá nhôm hút chân không được cung cấp theo yêu cầu để bảo quản lâu dài hoặc các điểm đến nhiệt đới

• Đánh dấu & dán nhãn:

  • Mỗi phụ kiện được đánh dấu vĩnh viễn bằng: Cấp vật liệu, Kích thước, Độ dày của tường, Số nhiệt, Logo nhà sản xuất

  • Bao bì bên ngoài được đánh dấu rõ ràng với: Mô tả sản phẩm, Thông số kỹ thuật, Số lượng, Trọng lượng tịnh/Tổng, Kích thước

  • Nhãn xử lý tiêu chuẩn quốc tế được áp dụng: Dễ vỡ, Giữ khô, Lật mặt này, Xử lý cẩn thận

• Tùy chọn đóng gói tùy chỉnh:

  • Nhãn hiệu/logo vận chuyển do khách hàng chỉ định trên bao bì bên ngoài

  • Ghi nhãn và mã vạch tùy chỉnh để quản lý kho

  • Sắp xếp đóng gói lô hàng chia nhỏ/một phần

  • Bao bì hợp nhất cho các đơn hàng hỗn hợp (phụ kiện + mặt bích + ống)

• Chi phí đóng gói:

  • Bao bì tiêu chuẩn xuất khẩu có trong báo giá sản phẩm

  • Yêu cầu đóng gói đặc biệt/tùy chỉnh được tính theo chi phí thực tế

  • Bao bì chân không và vật liệu VCI được định giá theo yêu cầu

12. Dịch vụ mua hàng, hoàn trả và hậu mãi

Quy trình mua hàng:

1. Khách hàng gửi yêu cầu về loại phụ kiện, kích thước, độ dày thành, số lượng và thông số kỹ thuật vật liệu theo yêu cầu

2. Đội ngũ bán hàng cung cấp báo giá chi tiết bao gồm đơn giá, tổng số tiền, điều kiện giao hàng và thời gian giao hàng ước tính

3. Hai bên xác nhận tất cả các thông số kỹ thuật, tiến độ giao hàng, điều khoản thanh toán và ký Hợp đồng mua bán chính thức/Hóa đơn Proforma

4. Khách hàng sắp xếp thanh toán tạm ứng (30% T/T hoặc theo thỏa thuận)

5. Nhà máy lên kế hoạch sản xuất sau khi nhận được khoản thanh toán tạm ứng

6. Sản xuất hoàn thành, kiểm tra chất lượng và thử nghiệm được tiến hành nội bộ

7. Sắp xếp kiểm tra khách hàng hoặc kiểm tra bên thứ ba (tùy chọn, cần thông báo trước)

8. Khách hàng sắp xếp thanh toán số dư

9. Lô hàng sắp xếp sau khi nhận được thanh toán đầy đủ

10. Trọn bộ hồ sơ gốc vận chuyển và chất lượng gửi đến khách hàng

Chính sách hoàn trả và trao đổi:

• Trả lại liên quan đến chất lượng:

  • Nếu phát hiện sản phẩm không phù hợp về chất liệu, lỗi sản xuất hoặc sai lệch kích thước vượt quá dung sai tiêu chuẩn, khách hàng phải thông báo bằng văn bản trong vòng 30 ngày kể từ ngày nhận hàng.

  • Sau khi xác nhận và xác minh lẫn nhau về vấn đề chất lượng, nhà cung cấp phải cung cấp:

    • Thay thế miễn phí các sản phẩm bị lỗi, HOẶC

    • Hoàn trả đầy đủ giá trị sản phẩm bị ảnh hưởng

  • Nhà cung cấp phải chịu mọi chi phí vận chuyển khứ hồi đối với việc trả lại/thay thế liên quan đến chất lượng

  • Hình ảnh, báo cáo thử nghiệm hoặc dữ liệu kiểm tra cần thiết để xử lý yêu cầu bồi thường

• Trả lại không chất lượng:

  • Đổi trả do lỗi đặt hàng của khách hàng (không đúng kích thước, chủng loại, số lượng đặt hàng) được chấp nhận trong vòng 15 ngày kể từ ngày nhận hàng

  • Sản phẩm phải còn nguyên trạng, chưa mở bao bì và không bị hư hại

  • Sản phẩm không được hàn, lắp đặt, sửa đổi hoặc sử dụng

  • Khách hàng chịu mọi chi phí vận chuyển khứ hồi

  • Phí hoàn kho 15-20% có thể được áp dụng tùy theo loại sản phẩm

• Các trường hợp không thể hoàn lại:

  • Sản phẩm đã được hàn, lắp đặt, xử lý nhiệt hoặc sửa đổi dưới bất kỳ hình thức nào

  • Kích thước/loại không theo tiêu chuẩn hoặc tùy chỉnh được sản xuất riêng cho đơn đặt hàng

  • Sản phẩm bị hư hỏng do khách hàng bảo quản, xử lý, lắp đặt hoặc sử dụng không đúng cách

  • Yêu cầu trả lại vượt quá thời hạn trả lại hiện hành (15 ngày không chất lượng, 30 ngày chất lượng)

Dịch vụ sau bán hàng:

• Bảo hành: 12 tháng kể từ ngày giao hàng đối với lỗi sản xuất và vật liệu không phù hợp trong điều kiện sử dụng thông thường

• Tư vấn kỹ thuật: Đội ngũ hỗ trợ kỹ thuật chuyên nghiệp luôn sẵn sàng 24/7 qua email, điện thoại, WhatsApp, WeChat và các nền tảng nhắn tin tức thời khác

• Dịch vụ tại chỗ: Các kỹ sư giàu kinh nghiệm sẵn sàng hướng dẫn lắp đặt tại chỗ, hỗ trợ quy trình hàn và khắc phục sự cố cho các dự án lớn (phí dịch vụ và chi phí đi lại có thể thương lượng)

• Hỗ trợ tài liệu:

  • EN 10204 3.1 Giấy chứng nhận kiểm tra vật liệu (tiêu chuẩn cho mỗi lô hàng)

  • EN 10204 3.2 Giấy chứng nhận kiểm tra vật liệu (có sẵn theo yêu cầu khi bên thứ ba kiểm tra)

  • Báo cáo NDT: Kiểm tra chụp ảnh phóng xạ (RT), Kiểm tra siêu âm (UT), Kiểm tra thâm nhập (PT)

  • Báo cáo PMI (Nhận dạng vật liệu tích cực)

  • Báo cáo kiểm tra của bên thứ ba từ BV, SGS, TÜV, DNV, Lloyds, v.v.

• Cam kết giải quyết khiếu nại:

  • Phản hồi ban đầu đối với mọi khiếu nại trong vòng 24 giờ (ngày làm việc)

  • Báo cáo điều tra và đề xuất giải pháp trong vòng 72 giờ

  • Triển khai thực hiện nghị quyết trong vòng 5 ngày làm việc kể từ khi hai bên thống nhất

• Hỗ trợ dài hạn:

  • Lặp lại giảm giá đơn hàng cho khách hàng đã thành lập

  • Lập kế hoạch sản xuất ưu tiên cho các yêu cầu cấp bách

  • Cập nhật thường xuyên về các sản phẩm mới và phát triển kỹ thuật về hợp kim đồng-niken

  • 1. Bạn là công ty thương mại hay nhà sản xuất?
    Chúng tôi là nhà sản xuất, Bạn có thể xem chứng nhận.
    2. Thời gian giao hàng của bạn là bao lâu?
    Nói chung là 5-10 ngày nếu hàng có trong kho. hoặc 15-20 ngày nếu hàng không có trong kho thì tùy theo số lượng.
    3. Bạn có cung cấp mẫu không? nó miễn phí hay bổ sung?
    Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần phải trả chi phí vận chuyển hàng hóa.
    4. Điều khoản thanh toán của bạn là gì?
    Thanh toán<=1000USD, trả trước 100%. Thanh toán> = 1000USD, trả trước 50% T / T, số dư trước khi giao hàng.
