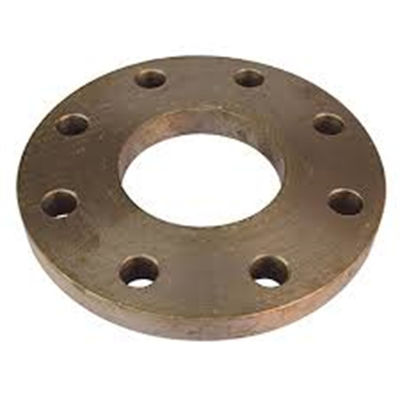

Marine CuNi 70/30 Ổ cắm rèn mặt bích hàn ASME B16.5 CL150 Ống nước biển

Đường ống nước biển CuNi 70/30 đúc dây chuyền hàn ASME B16.5 CL150

1Mô tả sản phẩm

Marine CuNi 70/30 Forged Socket Weld Flange được sản xuất từ hợp kim đồng niken chất lượng cao (UNS C71500) thông qua quá trình rèn nóng.Nó có một kết nối hàn ổ cắm với bề mặt niêm phong Raised Face, được sản xuất theo tiêu chuẩn ASME B16.5, hạng áp suất 150. Được thiết kế đặc biệt cho các hệ thống ống nước biển,Vòng kẹp này cung cấp khả năng chống ăn mòn tuyệt vời trong môi trường nước mặnThiết kế hàn ổ cắm cho phép chèn ống dễ dàng và hàn filet, đảm bảo dòng chảy trơn tru và kết nối an toàn, không rò rỉ.nó là một sự lựa chọn đáng tin cậy cho làm mát nước biển, hệ thống ống dẫn nước chữa cháy, vỏ bọc, vỏ vỏ và hệ thống rửa sàn.

2Các thông số sản phẩm chính

3Ứng dụng sản phẩm

• Hệ thống đường ống chính làm mát nước biển trên tàu

• Đường ống nước chữa cháy và ống rửa sàn tàu

• Hệ thống nước chốt và nước đệm cho tàu

• Đường ống dẫn máy phát nước ngọt của tàu

• Hệ thống dịch vụ nước trên nền tảng ngoài khơi

• Hệ thống ống dẫn máy khử muối nước biển

• Các mạch nước làm mát nhà máy điện ven biển

• Kết nối máy trao đổi nhiệt và hộp nước máy ngưng tụ

• Hệ thống lưu thông nước thủy sản biển

• Các đường cung cấp nước biển tại bến cảng và cảng

4Ưu điểm sản phẩm

1. Chống ăn mòn nước biển tuyệt vời: Hợp kim CuNi 70/30 tạo thành một lớp bảo vệ tự nhiên trong nước biển, cung cấp dịch vụ đáng tin cậy lâu dài trong môi trường biển với sự ăn mòn tối thiểu.

2. Tính chất chống ốc: Hàm lượng đồng giúp giảm sự gắn kết của sinh vật biển trên bề mặt bên trong, giữ cho đường ống nước biển sạch hơn và giảm công việc bảo trì.

3. Chất lượng đúc nóng: Được sản xuất thông qua quá trình rèn nóng, vòm có cấu trúc hạt dày đặc và đồng đều với độ bền cơ học tốt, cung cấp hiệu suất đáng tin cậy.

4. Được thiết kế để sử dụng trên biển: Đặc biệt phù hợp với các hệ thống ống nước biển trên tàu và ngoài khơi, đáp ứng nhu cầu của nước mặn và điều kiện biển ẩm.

5. Dễ cài đặt: Thiết kế hàn ổ cắm cho phép ống dễ dàng được chèn vào ổ cắm và hàn filet, giảm thời gian lắp đặt và chi phí lao động trên tàu.

6. Chốt chắc chắn: Thiết kế mặt nâng cung cấp niêm phong hiệu quả với các miếng dán phù hợp, đảm bảo kết nối không rò rỉ trong dịch vụ nước biển.

7. Khả năng hàn tốt: Tương thích với ống CuNi 70/30 sử dụng quy trình hàn TIG tiêu chuẩn với dây lấp phù hợp.

8. Phù hợp với ASME B16.5: Được sản xuất theo các độ khoan dung kích thước nghiêm ngặt, đảm bảo phù hợp với các ống, phụ kiện và vật cố định hàng hải tiêu chuẩn.

9. Bảo trì thấp: Bộ phim bảo vệ tự hình thành loại bỏ nhu cầu về lớp phủ bổ sung, giảm khối lượng công việc bảo trì trên tàu.

5. Chức năng sản phẩm

• Cung cấp kết nối hàn ổ cắm đáng tin cậy cho hệ thống ống dẫn nước biển

• Đảm bảo niêm phong chống rò rỉ trong điều kiện dịch vụ nước mặn

• Chống áp suất làm việc lớp 150 cho hoạt động an toàn trên tàu

• Cho phép tháo rời thuận tiện để kiểm tra và bảo trì hệ thống

• Hỗ trợ thiết kế và lắp đặt hệ thống ống dẫn biển mô-đun

• Phù hợp với sự mở rộng nhiệt của ống trong giới hạn hệ thống

• Kết nối ống nước biển với máy bơm, van, bộ trao đổi nhiệt và các thiết bị khác

6. Hướng dẫn sử dụng

Chuẩn bị trước khi lắp đặt:

1. Kiểm tra mỗi miếng kềnh về bất kỳ thiệt hại vận chuyển hoặc khiếm khuyết bề mặt nào trước khi lắp đặt.

2. Kiểm tra kích thước, lớp áp suất và chất lượng vật liệu so với bản vẽ đường ống tàu.

3. Làm sạch lỗ ổ cắm và bề mặt niêm phong mặt nâng cao kỹ lưỡng bằng dung môi thích hợp.

4. Kiểm tra kích thước cuối ống phù hợp với yêu cầu lỗ ổ cắm.

5. Sử dụng các công cụ chuyên dụng cho vật liệu đồng-nickel để ngăn ngừa ô nhiễm.

Bước cài đặt:

1. Đặt ống hoàn toàn vào ổ cắm sườn cho đến khi đầu ống đạt đến đáy ổ cắm.

2. Kéo ống khoảng 1,6 mm để tạo khoảng cách mở rộng thích hợp cho hàn.

3. Đảm bảo ống là vuông đến mặt vòm và đúng cách tập trung trong ổ cắm.

4. Lắp hàn tại ít nhất 4 vị trí cách nhau xung quanh chu vi của trục.

5. Hoàn thành hàn filet bằng cách sử dụng quy trình hàn TIG với dây đổ ERCuNi.

6. Sử dụng khí bảo vệ argon trong suốt quá trình hàn để bảo vệ thích hợp.

7. Giữ nhiệt độ giữa đường trung bình, không làm nóng quá cao vật liệu.

8. Làm sạch khu vực hàn kỹ lưỡng sau mỗi lần đi qua.

Thiết lập ga và nút:

1. Chọn vật liệu đệm phù hợp với dịch vụ nước biển.

2. Trung tâm vỏ nắp trên bề mặt niêm phong mặt nâng.

3. Chèn các cọc và tự tay thắt chặt tất cả các hạt đều.

4. Cắt chặt các bu lông theo mô hình chéo đường chéo trong tối thiểu 3 bước.

5. Áp dụng mô-men xoắn thích hợp để nén bình đẳng.

Kiểm tra sau khi lắp đặt:

1. Kiểm tra trực quan tất cả các dây hàn ổ cắm để tìm ra các khiếm khuyết bề mặt.

2. Thực hiện thử nghiệm áp suất theo yêu cầu của hệ thống.

3. Kiểm tra tất cả các khớp kẹp để tìm bất kỳ dấu hiệu rò rỉ nào trong quá trình thử nghiệm.

7Các biện pháp phòng ngừa sản phẩm

1. Lưu trữ: Giữ các miếng lót trong một khu vực sạch, khô và thông gió trên tàu hoặc trong kho.

2. Phân ly vật chất: Trong quá trình lưu trữ và vận chuyển, giữ các vòm CuNi tách biệt với thép carbon và các kim loại khác để ngăn ngừa ăn mòn tiếp xúc.

3. Làm việc cẩn thận: Vật liệu CuNi mềm hơn thép. Tránh rơi hoặc va chạm trong khi xử lý để ngăn ngừa thiệt hại bề mặt cho mặt niêm phong.

4. Không có dịch vụ amoniac: CuNi 70/30 không nên được sử dụng trong các hệ thống có chứa amoniac hoặc các hợp chất amine.

5. Bảo vệ hàn: Luôn sử dụng khí bảo vệ argon khi hàn.

6. Công cụ chuyên dụng: Sử dụng các công cụ riêng biệt, bàn chải và bánh nghiền dành riêng cho công việc đồng-nickel để ngăn ngừa ô nhiễm sắt.

7. Tốc độ dòng chảy: Đối với dịch vụ nước biển liên tục, hãy giữ tốc độ dòng chảy trong giới hạn hợp lý để tối đa hóa tuổi thọ của sườn.

8. Tính nhất quán của vật liệu hệ thống: Nếu có thể, sử dụng cùng một vật liệu trong toàn bộ hệ thống ống dẫn nước biển.

9. Kiểm tra thường xuyên: Kiểm tra định kỳ các khớp vòm để tìm dấu hiệu rò rỉ hoặc ăn mòn trong các chu kỳ bảo trì bình.

8Thông tin vận chuyển

9Thông tin thanh toán

10Thông tin bao bì

11. Mua, trả lại & dịch vụ sau bán hàng

Cách mua:

1. Gửi yêu cầu với kích thước yêu cầu, số lượng và thông số kỹ thuật.

2. Nhận báo giá với giá cả, thời gian giao hàng và điều khoản.

3. Xác nhận chi tiết đặt hàng và ký hợp đồng bán hàng.

4. Đặt tiền trước để bắt đầu sản xuất.

5. Sản xuất hoàn thành với kiểm tra chất lượng.

6. Hãy sắp xếp thanh toán trước khi vận chuyển.

7. Hàng hóa được vận chuyển với tất cả các tài liệu cần thiết.

Chính sách trả lại & trao đổi:

• Các vấn đề về chất lượng: Đối với bất kỳ khiếm khuyết sản xuất hoặc vật liệu không phù hợp, vui lòng thông báo cho chúng tôi trong vòng 30 ngày kể từ ngày nhận. Chúng tôi sẽ cung cấp thay thế hoặc hoàn lại sau khi xác minh.

• Quay lại không chất lượng: Đối với việc hoàn trả do lỗi đặt hàng, vui lòng liên hệ với chúng tôi trong vòng 15 ngày. Sản phẩm phải được sử dụng và trong bao bì ban đầu. Chi phí vận chuyển trả lại được trả bởi khách hàng.

• Không được trả lại: Sản phẩm đã được hàn, lắp đặt, sửa đổi hoặc bị hư hại do xử lý không đúng cách.

Dịch vụ sau bán hàng:

• Bảo hành: 12 tháng kể từ ngày vận chuyển đối với khiếm khuyết sản xuất.

• Hỗ trợ kỹ thuật: Có sẵn cho các câu hỏi về sản phẩm, hướng dẫn lắp đặt và tư vấn ứng dụng trên biển.

• Phản ứng nhanh chóng: Chúng tôi trả lời các câu hỏi trong vòng 24 giờ vào ngày làm việc.

• Lặp lại lệnh: Chúng tôi hỗ trợ nhu cầu dự án biển đang diễn ra và có thể duy trì hàng tồn kho cho khách hàng thường xuyên.
