1Mô tả sản phẩm

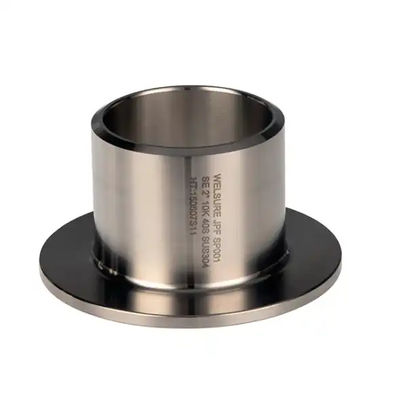

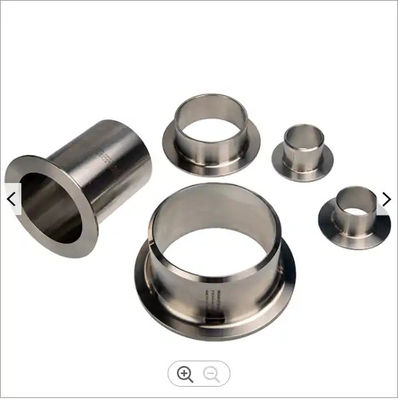

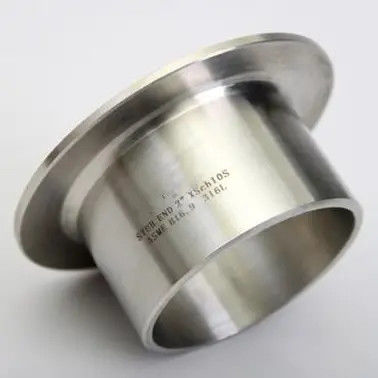

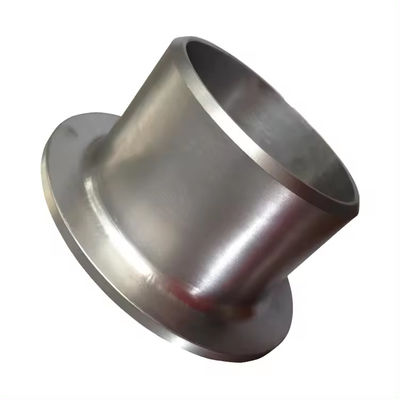

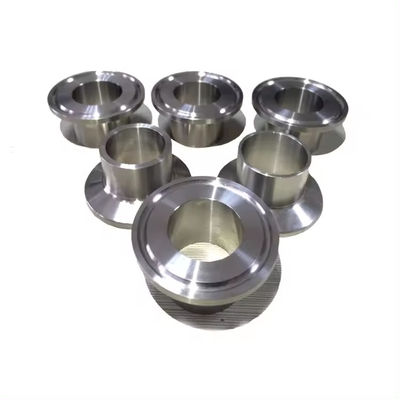

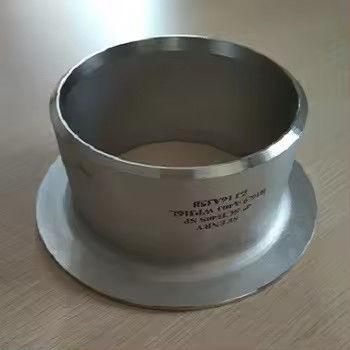

SS304 Lap Joint Stub End, Butt Weld Pipe Fitting cho đường ống chống ăn mònlà một ống kết nối dây chuyền đan hàn chất lượng cao được thiết kế để sử dụng với các vòm khớp lưng.Chiếc thiết bị này có một đầu mở rộng nằm trên mặt vòm và một đầu tròn đơn giản để hàn vào đường ống.Được sản xuất từ thép không gỉ SS304 cao cấp, đầu stub này cung cấp khả năng chống ăn mòn tuyệt vời và độ bền cho các ứng dụng công nghiệp đòi hỏi.Cấu hình loại A với coni dài đảm bảo chuyển đổi dòng chảy trơn tru và tương thích với các miếng kẹp khớp vòng tròn tiêu chuẩn .

2Các thông số kỹ thuật chính

3Ứng dụng

SS304 Stub End được sử dụng rộng rãi trong các hệ thống đường ống trên nhiều ngành công nghiệp:

• Dầu & khí️ kết nối đường ống và nhà máy lọc dầu

• Dầu khí hóa học và chế biến hóa chất xử lý môi trường ăn mòn

• Thực phẩm và đồ uống✅ Hệ thống đường ống vệ sinh

• Dược phẩm- môi trường sạch và khử trùng

• Điều trị nước & HVAC∆ đường ống công nghiệp chung

• Sản xuất điệnHệ thống nước hơi và nước lạnh

4Ưu điểm sản phẩm

• Giải pháp hiệu quả về chi phíChỉ cần kết thúc stub phù hợp với hợp kim ống; sợi vòm khớp lưng có thể là thép carbon, giảm đáng kể chi phí vật liệu, đặc biệt là cho các hệ thống đường kính lớn

• Bảo trì dễ dàng¢ Vòng nối lưng có thể trượt tự do qua đầu stub và được tháo ra mà không cần cắt hàn, cho phép kiểm tra, làm sạch hoặc sửa đổi hệ thống nhanh chóng

• Cài đặt linh hoạt¢ Các flange xoay 360 ° xung quanh đầu stub, làm cho đường thẳng thắn lỗ bóp đơn giản và loại bỏ các vấn đề thẳng thắn phổ biến với dây hàn cổ flanges

• Chống ăn mònSS304 vật liệu cung cấp khả năng chống oxy hóa tuyệt vời và các môi trường ăn mòn khác nhau, đảm bảo tuổi thọ dài

• Độ chính xác kích thước- Được sản xuất theo ASME B16.9 với độ khoan dung nghiêm ngặt, đảm bảo khả năng tương thích hoàn hảo với các miếng kẹp khớp vòng tròn tiêu chuẩn

5. Chức năng sản phẩm

• Tạo ra một kết nối flanged cho phép dễ dàng tháo rời mà không cần cắt hàn ống

• Cung cấp một bề mặt niêm phong trơn, liên tục phù hợp với mặt vòm khớp lưng

• Phù hợp với sự mở rộng nhiệt và chuyển động ống mà không căng thẳng khớp

• Cho phép sử dụng các miếng kẹp hỗ trợ cấp thấp hơn trong khi duy trì khả năng chống ăn mòn ở mặt niêm phong

6. Hướng dẫn cài đặt

1. Trượt sợi dây chuyền khớp lưng trên ống hoặc đầu stub trước khi hàn

2. Butt hàn cuối phẳng (biveled) của đầu stub đến đường ống bằng cách sử dụng các quy trình hàn đủ điều kiện

3. Đảm bảo cuối phồng lên (lap) là chính xác thẳng hàng với đầu ống

4. Trượt lưng khớp kệ trên đầu stub, ngồi nó chống lại phía sau của ngọn lửa

5. Phân chỉnh các lỗ cuộn flange với các flange giao phối và cuộn cùng nhau

6. Các con dấu đệm giữa đầu phồng và mặt sườn giao phối

Lưu ý:Đối với các đầu đệm loại A (Mô hình dài), độ dày vòng không phải thấp hơn độ dày tường danh nghĩa của ống kết nối.

7Các biện pháp phòng ngừa

• Đảm bảo lịch trình ống phù hợp với độ dày tường cuối stub cho phù hợp

• Kiểm tra rằng vật liệu cuối stub là tương thích với chất lỏng dịch vụ và nhiệt độ

• Không hàn dây chuyền khớp lưng trực tiếp với ống dây chuyền phải được tự do xoay

• Sử dụng các quy trình hàn thích hợp (WPS đủ điều kiện) cho các kết nối hàn đít

• Đối với các ứng dụng áp suất cao, xác nhận các yêu cầu của hệ thống

• Kiểm tra mặt lưng để tìm vết trầy xước hoặc hư hỏng trước khi lắp đặt để đảm bảo niêm phong đúng cách

8. Vận chuyển & giao hàng

9Các điều khoản thanh toán

10Bao bì

Bao bì xuất khẩu tiêu chuẩn:

• Mỗi đầu đinh được bọc riêng bằng lớp phủ dầu chống rỉ sét

• Được đóng gói trong túi nylon hoặc bao bì nhựa để ngăn ngừa độ ẩm

• Được an toàn trong các vỏ gỗ hoặc pallet để vận chuyển bằng đường biển

• Bao bì tùy chỉnh có sẵn theo yêu cầu

11. Quay lại, trao đổi & sau bán hàng

• Đảm bảo chất lượng- 100% kiểm tra trước khi vận chuyển; tất cả các sản phẩm phù hợp với tiêu chuẩn ASME B16.9

• Chính sách hoàn trả¢ Quay lại được chấp nhận trong vòng 30 ngày vì khiếm khuyết sản xuất (được kiểm tra)

• Chuyển đổi️ Thay thế miễn phí cho bất kỳ sản phẩm không phù hợp nào được xác nhận bởi kiểm tra của bên thứ ba

• Chính sách lấy mẫuCác mẫu miễn phí có sẵn; người mua chi trả chi phí vận chuyển

• Hỗ trợ kỹ thuật- Đáp 24 giờ cho tất cả các yêu cầu kỹ thuật

• Đơn đặt hàng tùy chỉnh– Custom sizes, materials, and finishes available upon request
