Các phụ kiện cuối ống thép công nghiệp SS304, kết nối ống kết nối Butt Weld Lap với khả năng chống ăn mòn

Phụ kiện đầu ống SS304 công nghiệp, Đầu nối ống nối mông hàn có khả năng chống ăn mòn cho hóa dầu

1. Mô tả sản phẩm

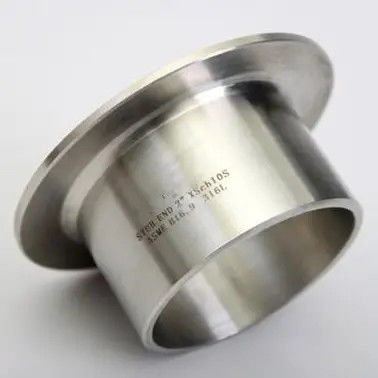

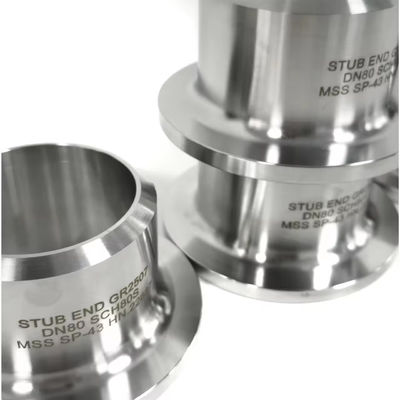

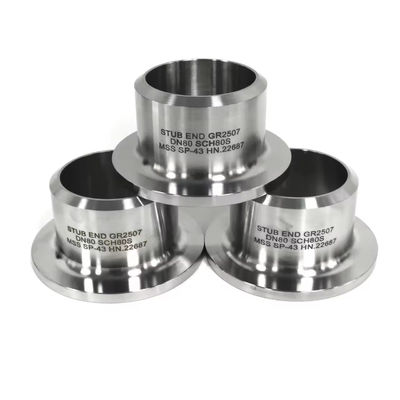

Đầu nối ống thép không gỉ SS304 là phụ kiện ống hàn đối đầu chất lượng cao được thiết kế để sử dụng với mặt bích khớp nối. Còn thường được gọi là đầu cuống khớp nối, khớp nối này có một đầu loe tựa vào mặt bích và một đầu vát trơn để hàn đối đầu với đường ống. Được sản xuất từ ​​​​thép không gỉ SS304 cao cấp, đầu sơ khai này có khả năng chống ăn mòn và độ bền tuyệt vời cho các ứng dụng công nghiệp đòi hỏi khắt khe. Cấu hình loại A với độ côn dài đảm bảo quá trình chuyển đổi dòng chảy trơn tru và tương thích với mặt bích khớp nối tiêu chuẩn.

2. Thông số kỹ thuật chính

3. Ứng dụng

SS304 Stub End được sử dụng rộng rãi trong các hệ thống đường ống ở nhiều ngành công nghiệp:

• Dầu khí– kết nối đường ống và nhà máy lọc dầu

• Hóa dầu & Chế biến hóa chất– xử lý phương tiện ăn mòn

• Thực phẩm & Đồ uống– Hệ thống đường ống vệ sinh

• Dược phẩm– Môi trường sạch sẽ và vô trùng

• Xử Lý Nước & HVAC– Đường ống công nghiệp nói chung

• Phát điện- Hệ thống hơi nước và nước làm mát

4. Ưu điểm của sản phẩm

• Giải pháp hiệu quả về chi phí– Chỉ đầu cuống cần phù hợp với hợp kim ống; mặt bích khớp nối có thể là thép cacbon, giảm đáng kể chi phí vật liệu, đặc biệt đối với các hệ thống có đường kính lớn

• Bảo trì dễ dàng– Mặt bích khớp nối có thể trượt tự do trên đầu cuống và được tháo ra mà không cần cắt mối hàn, cho phép kiểm tra, làm sạch hoặc sửa đổi hệ thống nhanh chóng

• Cài đặt linh hoạt– Mặt bích xoay 360° quanh đầu cuống, giúp việc căn chỉnh lỗ bu lông trở nên đơn giản và loại bỏ các vấn đề căn chỉnh thường gặp với mặt bích cổ mối hàn

• Chống ăn mòn– Vật liệu SS304 mang lại khả năng chống oxy hóa và các phương tiện ăn mòn khác nhau tuyệt vời, đảm bảo tuổi thọ lâu dài

• Độ chính xác kích thước– Được sản xuất theo ASME B16.9 với dung sai nghiêm ngặt, đảm bảo khả năng tương thích hoàn hảo với mặt bích khớp nối tiêu chuẩn

5. Chức năng sản phẩm

• Tạo kết nối mặt bích cho phép tháo lắp dễ dàng mà không cần cắt các mối hàn ống

• Cung cấp bề mặt bịt kín liên tục, mịn phù hợp với mặt bích khớp nối

• Hỗ trợ sự giãn nở nhiệt và chuyển động của đường ống mà không gây căng thẳng cho khớp

• Cho phép sử dụng mặt bích đỡ cấp thấp hơn trong khi vẫn duy trì khả năng chống ăn mòn ở mặt bịt kín

6. Hướng dẫn cài đặt

1. Trượt mặt bích khớp nối qua ống hoặc đầu cuống trước khi hàn

2. Hàn đối đầu đầu phẳng (vát) của đầu còn sơ khai với đường ống bằng các quy trình hàn đủ tiêu chuẩn

3. Đảm bảo đầu loe (vòng) được căn chỉnh chính xác với đầu ống

4. Trượt mặt bích khớp nối qua đầu cuống, đặt nó vào mặt sau của ngọn lửa

5. Căn chỉnh các lỗ bu lông mặt bích với mặt bích tiếp giáp và bu lông với nhau

6. Vòng đệm giữa đầu loe và mặt bích giao phối

Ghi chú:Đối với đầu cuống Loại A (Mẫu dài), độ dày lớp phủ không được nhỏ hơn độ dày thành danh nghĩa của ống nối.

7. Biện pháp phòng ngừa

• Đảm bảo lịch trình đường ống phù hợp với độ dày thành cuối còn sơ khai để phù hợp

• Xác minh rằng vật liệu còn sơ khai tương thích với chất lỏng và nhiệt độ dịch vụ

• Không hàn mặt bích khớp nối trực tiếp vào đường ống - mặt bích phải được xoay tự do

• Sử dụng các quy trình hàn thích hợp (đạt tiêu chuẩn WPS) cho các kết nối hàn giáp mép

• Đối với các ứng dụng áp suất cao, hãy xác nhận mức áp suất phù hợp với yêu cầu hệ thống

• Kiểm tra mặt đùi xem có vết trầy xước hoặc hư hỏng trước khi lắp đặt để đảm bảo niêm phong đúng cách

8. Vận chuyển & Giao hàng

9. Điều khoản thanh toán

10. Bao bì

Bao bì xuất khẩu tiêu chuẩn:

• Mỗi đầu cuống được bọc riêng bằng lớp phủ dầu chống gỉ

• Đóng gói trong túi nylon hoặc bọc nhựa để chống ẩm

• Được bảo đảm trong các thùng gỗ hoặc pallet để vận chuyển bằng đường biển

• Bao bì tùy chỉnh có sẵn theo yêu cầu

11. Trả lại, trao đổi và hậu mãi

• Đảm bảo chất lượng– Kiểm tra 100% trước khi giao hàng; tất cả các sản phẩm đều tuân thủ tiêu chuẩn ASME B16.9

• Chính sách hoàn trả– Chấp nhận đổi trả trong vòng 30 ngày do lỗi sản xuất (có thể kiểm tra)

• Trao đổi– Thay thế miễn phí cho bất kỳ sản phẩm không phù hợp nào được xác nhận bởi sự kiểm tra của bên thứ ba

• Chính sách mẫu– Mẫu miễn phí có sẵn; người mua chịu chi phí vận chuyển

• Hỗ trợ kỹ thuật– Trả lời 24/24 mọi thắc mắc về kỹ thuật

• Đơn đặt hàng tùy chỉnh- Kích thước, chất liệu và hoàn thiện tùy chỉnh theo yêu cầu
