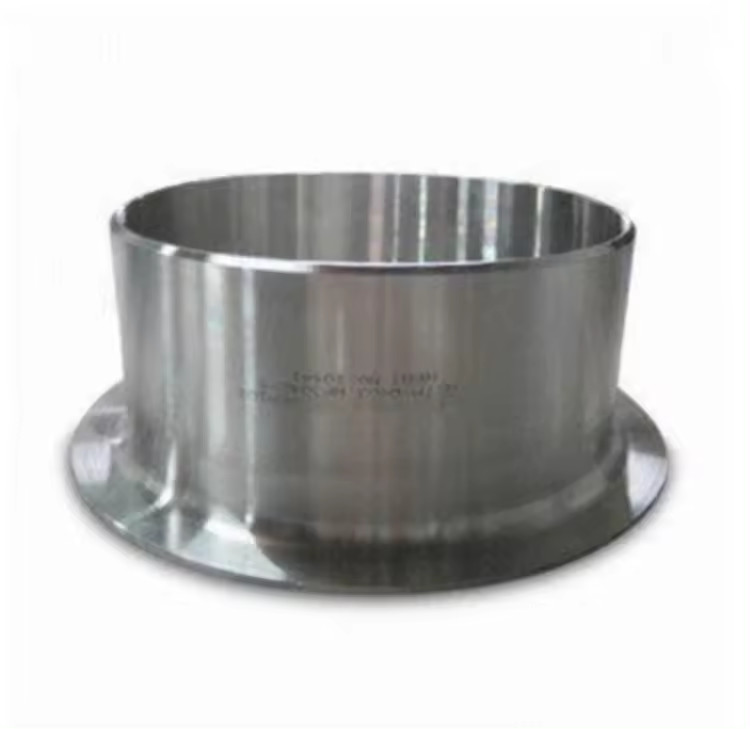

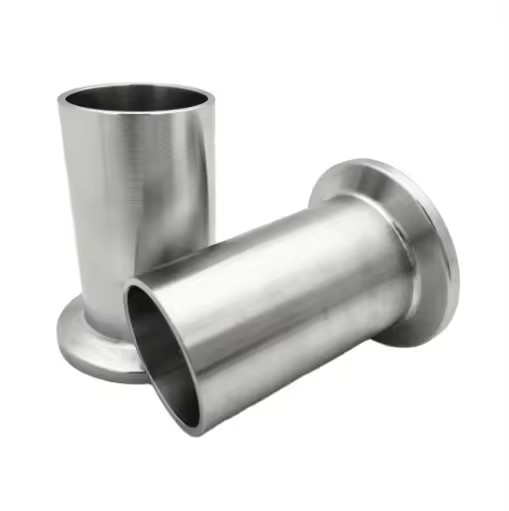

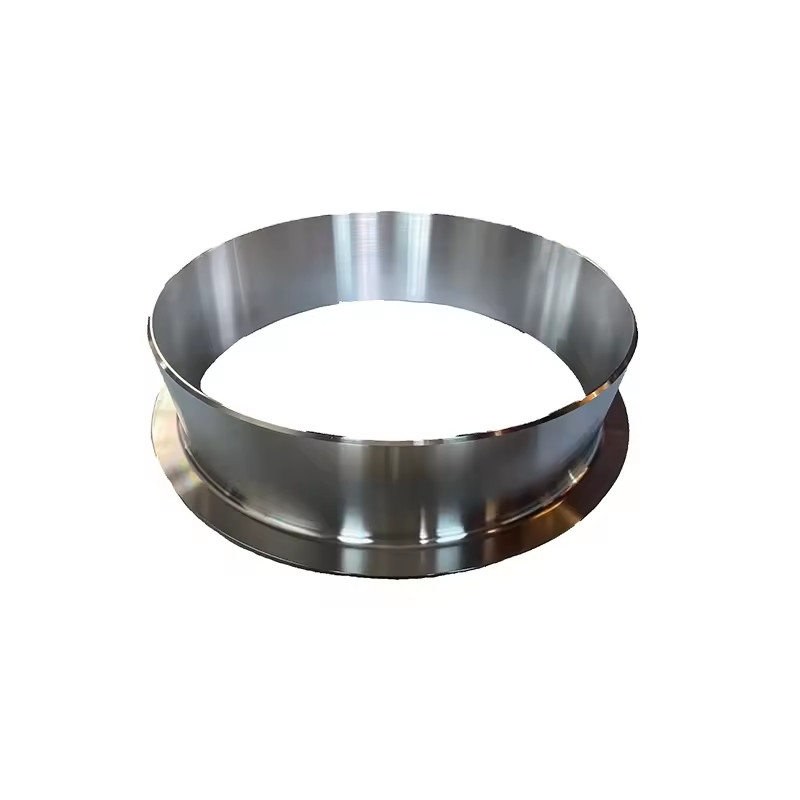

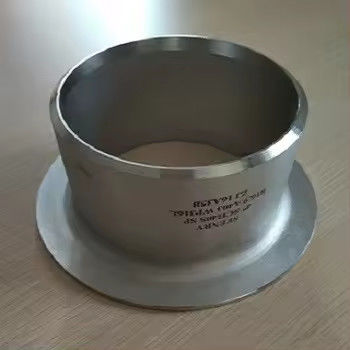

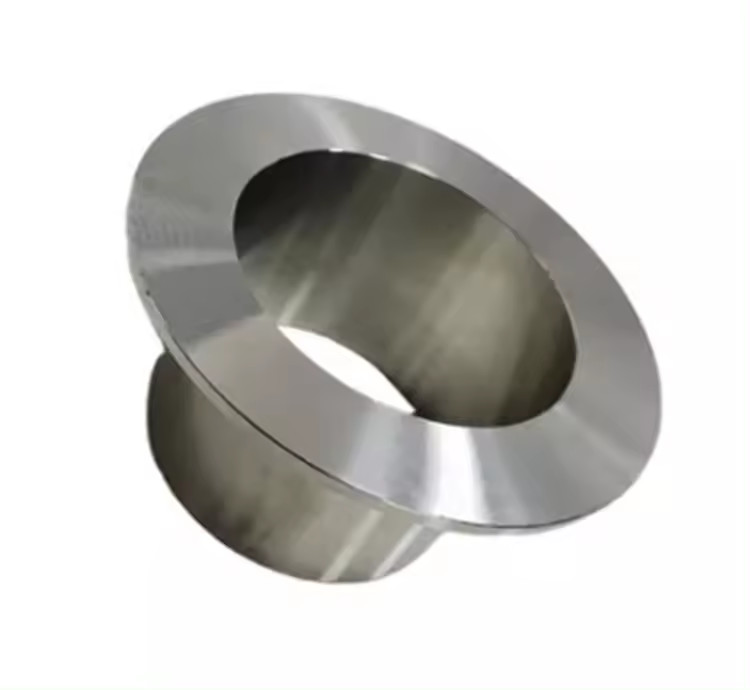

SS304 Stub End Fittings Butt Weld Lap Joint Chống ăn mòn

Phụ kiện đầu nối ống SS304 công nghiệp, Đầu nối ống nối hàn đối đầu với khả năng chống ăn mòn cho hóa dầu

1. Mô tả sản phẩm

Đầu nối ống SS304 bằng thép không gỉ là phụ kiện ống nối hàn đối đầu chất lượng cao, được thiết kế để sử dụng với mặt bích nối ống. Còn được gọi phổ biến là đầu nối ống nối ống, phụ kiện này có một đầu loe ôm sát mặt bích và một đầu vát phẳng để hàn đối đầu với đường ống. Được sản xuất từ thép không gỉ SS304 cao cấp, đầu nối ống này mang lại khả năng chống ăn mòn và độ bền tuyệt vời cho các ứng dụng công nghiệp đòi hỏi khắt khe. Cấu hình Loại A với côn dài đảm bảo chuyển đổi dòng chảy mượt mà và tương thích với các mặt bích nối ống tiêu chuẩn.

2. Thông số kỹ thuật chính

3. Ứng dụng

Đầu nối ống SS304 được sử dụng rộng rãi trong các hệ thống đường ống trên nhiều ngành công nghiệp:

• Dầu khí– kết nối đường ống và nhà máy lọc dầu

• Chế biến hóa dầu & hóa chất– xử lý phương tiện ăn mòn

• Thực phẩm & Đồ uống– hệ thống đường ống vệ sinh

• Dược phẩm– môi trường sạch và vô trùng

• Xử lý nước & HVAC– đường ống công nghiệp thông thường

• Sản xuất điện– hệ thống hơi nước và nước làm mát

4. Ưu điểm sản phẩm

• Giải pháp hiệu quả về chi phí– Chỉ cần đầu nối ống khớp với hợp kim ống; mặt bích nối ống có thể là thép carbon, giúp giảm đáng kể chi phí vật liệu, đặc biệt đối với các hệ thống đường kính lớn

• Bảo trì dễ dàng– Mặt bích nối ống có thể trượt tự do trên đầu nối ống và tháo ra mà không cần cắt mối hàn, cho phép kiểm tra, làm sạch hoặc sửa đổi hệ thống nhanh chóng

• Lắp đặt linh hoạt– Mặt bích xoay 360° quanh đầu nối ống, giúp căn chỉnh lỗ bu lông dễ dàng và loại bỏ các vấn đề căn chỉnh phổ biến với mặt bích cổ hàn

• Chống ăn mòn– Vật liệu SS304 mang lại khả năng chống oxy hóa và chống lại nhiều phương tiện ăn mòn tuyệt vời, đảm bảo tuổi thọ lâu dài

• Độ chính xác kích thước– Sản xuất theo ASME B16.9 với dung sai nghiêm ngặt, đảm bảo khả năng tương thích hoàn hảo với các mặt bích nối ống tiêu chuẩn

5. Chức năng sản phẩm

• Tạo kết nối mặt bích cho phép tháo rời dễ dàng mà không cần cắt mối hàn ống

• Cung cấp bề mặt làm kín mịn, liên tục khớp với mặt bích nối ống

• Thích ứng với sự giãn nở nhiệt và chuyển động của ống mà không gây ứng suất cho mối nối

• Cho phép sử dụng mặt bích đỡ cấp thấp hơn trong khi vẫn duy trì khả năng chống ăn mòn tại mặt làm kín

6. Hướng dẫn lắp đặt

1. Trượt mặt bích nối ống qua ống hoặc đầu nối ống trước khi hàn

2. Hàn đối đầu phần đầu phẳng (vát) của đầu nối ống vào đường ống bằng quy trình hàn đã được phê duyệt

3. Đảm bảo đầu loe (mép) được căn chỉnh chính xác với đầu cuối của ống

4. Trượt mặt bích nối ống qua đầu nối ống, đặt nó vào mặt sau của phần loe

5. Căn chỉnh các lỗ bu lông của mặt bích với mặt bích đối diện và bắt bu lông

6. Gioăng làm kín giữa đầu loe và mặt bích đối diện

Lưu ý: Đối với đầu nối ống Loại A (Mẫu dài), độ dày mép không được nhỏ hơn độ dày thành ống danh nghĩa của ống kết nối.7. Thận trọng

Đảm bảo lịch trình ống khớp với độ dày thành ống của đầu nối ống để lắp đặt đúng

• Xác minh rằng vật liệu đầu nối ống tương thích với chất lỏng và nhiệt độ sử dụng

• Không hàn mặt bích nối ống trực tiếp vào ống – mặt bích phải được giữ tự do để xoay

• Sử dụng quy trình hàn phù hợp (WPS đã được phê duyệt) cho các kết nối hàn đối đầu

• Đối với các ứng dụng áp suất cao, xác nhận xếp hạng áp suất khớp với yêu cầu của hệ thống

• Kiểm tra mặt mép xem có vết xước hoặc hư hỏng trước khi lắp đặt để đảm bảo làm kín đúng cách

• 8. Vận chuyển & Giao hàng

Mục

Phương thức

Đóng gói xuất khẩu tiêu chuẩn:

Mỗi đầu nối ống được bọc riêng với lớp phủ dầu chống gỉ

• Đóng gói trong túi nylon hoặc màng nhựa để chống ẩm

• Được cố định trong các thùng gỗ hoặc pallet để vận chuyển đường biển

• Đóng gói tùy chỉnh có sẵn theo yêu cầu

• 11. Trả hàng, Đổi hàng & Sau bán hàng

Đảm bảo chất lượng

• – 100% kiểm tra trước khi giao hàng; tất cả sản phẩm tuân thủ tiêu chuẩn ASME B16.9Chính sách trả hàng

• – Chấp nhận trả hàng trong vòng 30 ngày đối với lỗi sản xuất (tùy thuộc vào kiểm tra)Đổi hàng

• – Thay thế miễn phí cho bất kỳ sản phẩm không phù hợp nào được xác nhận bởi kiểm tra của bên thứ baChính sách mẫu

• – Mẫu miễn phí có sẵn; người mua chịu chi phí vận chuyểnHỗ trợ kỹ thuật

• – Phản hồi 24 giờ cho tất cả các yêu cầu kỹ thuậtĐơn hàng tùy chỉnh

• – Kích thước, vật liệu và hoàn thiện tùy chỉnh có sẵn theo yêu cầuCâu hỏi thường gặp
