Chất lượng tốt nhất C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40-160 Buttweld

  • Best Quality C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40-160 Buttweld
  • Best Quality C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40-160 Buttweld
  • Best Quality C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40-160 Buttweld
Nguồn gốc Trung Quốc
Hàng hiệu TOBO
Chứng nhận SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Số mô hình Đồng Niken C70600

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên sản phẩm Chữ thập ống đồng niken Lớp vật liệu C70600
Kích thước Tùy chỉnh Ứng dụng Máy đun nước
Loại Bình đẳng Bề mặt nổ mìn
Sự đối đãi ủ
Để lại lời nhắn
Mô tả sản phẩm

Chất lượng tốt nhất C70600 90/10 70/30 ANSI B16.9 Lắp ống chéo thẳng 2 "SCH40-160 Mông

Kích thước chéo bằng nhau, Kích thước chéo giảm mối hàn, Giá ống chéo, Nhà cung cấp phụ kiện chéo ngang bằng mối hàn, Ấn Độ

Marcel Piping là nhà sản xuất tối caoasme b16.9 chéothường được gọi là phụ kiện đường ống 4 chiều.Chữ T thường tạo ra ứng suất cao trên đường ống khi nhiệt độ thay đổi, vì chúng nằm ở trung tâm của bốn điểm kết nối.Để so sánh, một chiếc tee hoạt động ổn định hơn một cây thánh giá, vì một chiếc tee hoạt động giống như một chiếc ghế đẩu ba chân, trong khi một cây thánh giá hoạt động giống như một chiếc ghế đẩu bốn chân.

Được bồi dưỡng với đội ngũ chuyên gia xuất sắc, Chúng tôi có thể cung cấpống chéocó hai loại là chữ thập thẳng và chữ thập thu nhỏ với đầy đủ hình dạng và kích thước.Chúng tôi là nhà cung cấp hàng đầu về chữ thập thép không gỉ và chữ thập thép hợp kim cho khách hàng trong nước và khách hàng quốc tế trong các ngành công nghiệp khác nhau như dầu khí, hóa dầu, sản xuất điện, dược phẩm, sản xuất giấy, công nghiệp khí đốt tự nhiên và nhà máy hóa chất.Cross được sử dụng trong nhiều ứng dụng, làm điểm nối cho các đường ống giao nhau.

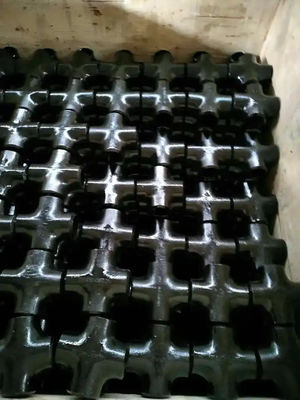

Chất lượng tốt nhất C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40-160 Buttweld 0
Chất lượng tốt nhất C70600 90/10 70/30 ANSI B16.9 Cross Pipe Fitting Straight 2" SCH40-160 Buttweld 1










Cổ đông của phụ kiện hàn chéo đối đầu, phụ kiện ống chéo, phụ kiện ống chéo giảm, phụ kiện chéo thẳng ASME B16.9 Delaer

Chữ thập bằng nhau, Chữ thập giảm và Chữ thập bên được chúng tôi cung cấp rộng rãi cho nhiều ngành công nghiệp như sản xuất điện, hóa dầu, đóng tàu, sản xuất giấy, hóa chất, dược phẩm và chế tạo.

Tùy thuộc vào Thông số kỹ thuật và yêu cầu của khách hàng, chúng tôi có thể sản xuất và cung cấp Chữ thập thẳng và Chữ thập thu nhỏ ở nhiều loại khác nhau bao gồm 202, 304/304L, 904L, 316/316L, Duplex 2205, Hợp kim 20, Cupro Niken, Hợp kim Monel 400, Hợp kim Inconel 625 , Hợp kim Inconel 600, Hợp kim Hastelloy C276, và cả các loại nhôm khác nhau.

Đại lý của Phụ kiện chéo không bằng nhau, Phụ kiện chéo bằng nhau, Công thức chéo bằng nhau, Định nghĩa phụ kiện ống chéo, Phụ kiện chéo thẳng, Máy tính trọng lượng chéo bằng nhau, Đại lý phụ kiện ống chéo thẳng ở Ấn Độ

Thông số kỹ thuật đường chéo ống mông ANSI/ASME B16.9 – Đường chéo bằng nhau, đường chéo giảm

Kích thước ASME/ANSI B16.9, ASME B16.28, MSS-SP-43
Đường kính ngoài Chữ thập bằng nhau ( 1/2″～24″), ERW / Chữ thập bằng nhau ở mông(1/2″～48″), Chữ thập giảm ( 1/2″～24″), ERW / Chữ thập giảm ở mông(1/2″～ 48")
Các loại Chữ thập bằng nhau, Chữ thập giảm
Độ dày của tường 3mm – 40mm / SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Dịch vụ giá trị gia tăng Mạ kẽm nhúng nóng, sơn Epoxy & FBE, đánh bóng điện, phun cát, ren, hàn
Cấp sản xuất Thép không gỉ, thép hợp kim, song công, hợp kim niken, thép nhiệt độ thấp, thép cacbon, niken Cupro



Tiêu chuẩn sản xuất ống nối mông, ống chéo bằng nhau, ống chéo giảm

GIỐNG TÔI: ANSI B16.9, ANSI B16.28, MSS-SP-43
DIN: DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
VN: EN10253-1, EN10253-2
ASTM A403 – ASME SA403 Đặc điểm kỹ thuật tiêu chuẩn cho các phụ kiện đường ống bằng thép không gỉ Austenitic rèn
ASME B16.9 Phụ kiện rèn mông do nhà máy sản xuất
ASME B16.25 Kết thúc mông
ASME B16.28 Cút bán kính ngắn bằng thép rèn và lợi nhuận hàn mông
MSS SP-43 Các phụ kiện hàn đối đầu được rèn và chế tạo cho các ứng dụng chịu áp suất thấp, chống ăn mòn

Các lớp vật liệu chéo ống mông

Thép không gỉ ASTM A403 WP Gr.304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Thép carbon ASTM A 234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70.
Thép cacbon nhiệt độ thấp ASTM A420 WPL3, A420 WPL6
Thép hợp kim ASTM / ASME A/SA 234 Gr.WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
Thép song công ASTM A 815, ASME SA 815 UNS NO S31804, S32205.Werkstoff số 1.4462
Hợp kim niken ASTM / ASME SB 336 UNS 2200 ( NICKEL 200 ), UNS 2201 (NICKEL 201 ), UNS 4400 (MONEL 400 ), UNS 8020 ( HỢP KIM 20/20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600 ), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C 276)



ANSI/ASME B16.9 KÍCH THƯỚC CHÉO BUTTWWELD BẰNG CÁCH

Biểu đồ kích thước chéo mông

Pipe Cross Dimensions
Kích thước ống danh nghĩa (NPS) DN Đường kính ngoài tại góc xiên Từ trung tâm đến cuối
Chạy.C Chỗ thoát.M[Ghi chú(1) và (2)]
1/2 15 21.3 25 25
3/4 20 26,7 29 29
1 25 33,4 38 38
1-1/4 32 42,2 48 48
1-1/2 40 48,3 57 57
2 50 60,3 64 64
2-1/2 65 73,0 76 76
3 80 88,9 86 86
3-1/2 90 101,6 95 95
4 100 114,3 105 105
5 125 141,3 124 124
6 150 168,3 143 143
số 8 200 219.1 178 178
10 250 273,0 216 216
12 300 323,8 254 254
14 350 355,6 279 279
16 400 406.4 305 305
18 450 457 343 343
20 500 508 381 381
22 550 559 419 419
24 600 610 432 432
26 650 660 495 495
28 700 711 521 521
30 750 762 559 559
32 800 813 597 597
34 850 864 635 635
36 900 914 673 673
38 950 965 711 711
40 1000 1016 749 749
42 1050 1067 762 711
44 1100 1118 813 762
46 1150 1168 851 800
48 1200 1219 889 838

Kích thước được tính bằng milimét trừ khi có chỉ định khác.Độ dày của tường (t) phải được khách hàng chỉ định.

Mối hàn giảm kích thước chéo

Reducing Tee Dimensions

Đường kính danh nghĩa Đường kính ngoài Trung tâm đến cuối
D1 D2
DN NPS Dòng A Dòng B Dòng A Dòng B C M
15×15 1/2×1/2 21.3 18 21.3 18 25 25
15×10 1/2×3/8 21.3 18 17.3 14 25 25
15×8 1/2×1/4 21.3 18 13,7 10 25 25
20×20 3/4×3/4 26,9 25 26,9 25 29 29
20×15 3/4×1/2 26,9 25 21.3 18 29 29
20×10 3/4×3/8 26,9 25 17.3 14 29 29
25×25 1×1 33,7 32 33,7 32 38 38
25×20 1×3/4 33,7 32 26,9 25 38 38
25×15 1×1/2 33,7 32 21.3 18 38 38
32×32 1,1/4×1,1/4 42,4 38 42,4 38 48 48
32×25 1,1/4×1 42,4 38 33,7 32 48 48
32×20 1,1/4×3/4 42,4 38 26,9 25 48 48
32×15 1,1/4×1/2 42,4 38 21.3 18 48 48
40×40 1,1/2×1,1/2 48,3 45 48,3 45 57 57
40×32 1,1/2×1,1/4 48,3 45 42,4 38 57 57
40×25 1,1/2×1 48,3 45 33,7 32 57 57
40×20 1,1/2×3/4 48,3 45 26,9 25 57 57
40×15 1,1/2×1/2 48,3 45 21.3 18 57 57
50×50 2×2 60,3 57 60,3 57 64 64
50×40 2×1,1/2 60,3 57 48,3 45 64 60
50×32 2×1.1/4 60,3 57 42,4 38 64 57
50×25 2×1 60,3 57 33,7 32 64 51
50×20 2×3/4 60,3 57 26,9 25 64 44
65×65 2/1/2×2.1/2 73,0 76 73,0 76 76 76
65×50 2/1/2×2 73,0 76 60,3 57 76 70
65×40 2/1/2×1.1/2 73,0 76 48,3 45 76 67
65×32 2/1/2×1.1/4 73,0 76 42,4 38 76 64
65×25 2/1/2×1 73,0 76 33,7 32 76 57
80×80 3×3 88,9 89 88,9 89 86 86
80×65 3×2,1/2 88,9 89 73,0 76 86 83
80×50 3×2 88,9 89 60,3 57 86 76
80×40 3×1,1/2 88,9 89 48,3 45 86 73
80×32 3×1,1/4 88,9 89 42,4 38 86 70
90×90 3,1/2×3,1/2 101,6 – 101,6 – 95 95
90×80 3,1/2×3 101,6 – 88,9 89 95 92
90×65 3,1/2×2,1/2 101,6 – 73,0 76 95 89
90×50 3,1/2×2 101,6 – 60,3 57 95 83
90×40 3,1/2×1,1/2 101,6 – 48,3 45 95 79
100×100 4×4 114,3 108 114,3 108 105 105
100×90 4×3,1/2 114,3 108 101,6 – 105 102
100×80 4×3 114,3 108 88,9 89 105 98
100×65 4×2.1/2 114,3 108 73,0 76 105 95
100×50 4×2 114,3 108 60,3 57 105 89
100×40 4×1,1/2 114,3 108 48,3 45 105 86
125×125 5×5 141,3 133 141,3 133 124 124
125×100 5×4 141,3 133 114,3 108 124 117
125×90 5×3,1/2 141,3 – 101,6 – 124 114
125×80 5×3 141,3 133 88,9 89 124 111
125×65 5×2.1.2 141,3 133 73,0 76 124 108
125×50 5×2 141,3 133 60,3 57 124 105
150×150 6×6 168,3 159 168,3 159 143 143
150×125 6×5 168,3 159 141,3 133 143 137
150×100 6×4 168,3 159 114,3 108 143 130
150×90 6×3,1/2 168,3 – 101,6 – 143 127
150×80 6×3 168,3 159 88,9 89 143 124
150×65 6×2,1/2 168,3 159 73,0 76 143 121
200×200 8×8 219.1 219 219.1 219 178 178
200×150 8×6 219.1 219 168,3 159 178 168
200×125 8×5 219.1 219 141,4 133 178 162
200×100 8×4 219.1 219 114,3 108 178 156
200×90 8×3,1/2 219.1 – 101,6 – 178 152
250×250 10×10 273,0 273 273,0 273 216 216
250×200 10×8 273,0 273 219.1 219 216 203
250×150 10×6 273,0 273 168,3 159 216 194
250×125 10×5 273,0 273 141,3 133 216 191
250×100 10×4 273,0 273 114,3 108 216 184
300×300 12×12 323,9 325 323,9 325 254 254
300×250 12×10 323,9 325 273,0 273 254 241
300×200 12×8 323,9 325 219.1 219 254 229
300×150 12×6 323,9 325 168,3 159 254 219
300×125 12×5 323,9 325 141,3 133 254 216
350×350 14×14 355,6 377 355,6 377 279 279
350×300 14×12 355,6 377 323,9 325 279 270
350×250 14×10 355,6 377 273,0 273 279 257
350×200 14×8 355,6 377 219.1 219 279 248
350×150 14×6 355,6 377 168,3 159 279 238
400×400 16×16 406.4 426 406.4 426 305 305
400×350 16×14 406.4 426 355,6 377 305 305
400×300 16×12 406.4 426 323,9 325 305 295
400×250 16×10 406.4 426 273,0 273 305 283
400×200 16×8 406.4 426 219.1 219 305 273
400×150 16×6 406.4 426 168,3 159 305 264
450×450 18×18 457 480 457 480 343 343
450×400 18×16 457 480 406.4 426 343 330
450×350 18×14 457 480 355,6 377 343 330
450×300 18×12 457 480 323,9 325 343 321
450×250 18×10 457 480 273,0 273 343 308
450×200 18×8 457 480 219.1 219 343 298
500×500 20×20 508 530 508 530 381 381
500×450 20×20 508 530 457 480 381 368
500×400 20×20 508 530 406.4 426 381 356
500×350 20×20 508 530 355,6 377 381 356
500×300 20×20 508 530 323,9 325 381 346
500×250 20×20 508 530 273,0 273 381 333
500×200 20×20 508 530 219.1 219 381 324



ASME B16.9 Các loại có sẵn chéo mông

Chữ thập bằng mông Mối hàn giảm lắp chéo
Giảm phụ kiện chéo Phụ kiện đường ống giảm thép
ASME B16.9 Chữ thập không bằng nhau Chữ thập không bằng nhau chất lượng cao
Mông thẳng chéo Mối hàn giảm phụ kiện đường ống chéo
Chữ thập mông ANSI B16.9 ASME B16.28 Ống chéo mông
Phụ kiện đường ống chéo mông Thánh giá có rào cản mông
Lắp chéo bằng nhau Lắp chéo
Chữ thập giảm mông Lắp chéo bằng mông

Bảng giá ống chéo mông

ASME B16.9 Đường chéo bằng mông
Giá FOB: 0,5-6 USD/cái

Buttweld sch40 Chữ thập không bằng nhau
Giá FOB: 1,2-2500 USD/cái

Phụ kiện chéo bằng nhau
Giá FOB: 1-5000 USD/cái

ASME B16.9 Chữ thập giảm mông
Giá FOB: 0,11-999 USD / chiếc

ASME B16.9 Phụ kiện đường ống chéo giảm mối hàn
Giá FOB: 0,2-50 USD/cái

Thánh giá có rào cản mông
Giá FOB: 0,2-500 USD/cái

Chữ thập bằng nhau
Giá FOB: 0,11 USD-1 USD/cái
