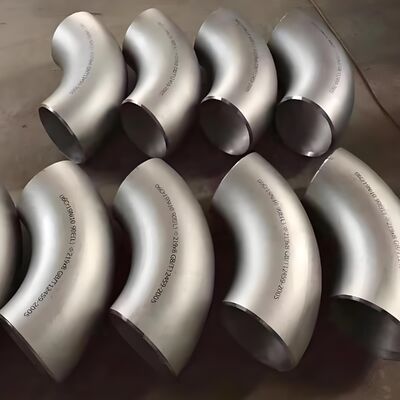

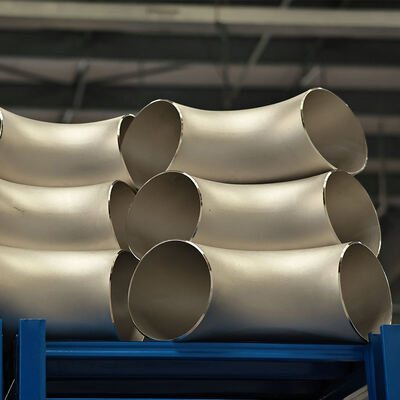

CuNi 70/30 Đồng Niken 90° LR Khuỷu tay, Phụ kiện hàn đối đầu ASME B16.9 cường độ cao
| Nguồn gốc | Thượng Hải, Trung Quốc |
|---|---|
| Hàng hiệu | TOBO |
| Chứng nhận | ISO/TUV/SGS |
| Số mô hình | Khuỷu tay đồng Niken |
| Số lượng đặt hàng tối thiểu | 1 cái |
| Giá bán | Có thể thương lượng |
| chi tiết đóng gói | Gói vận chuyển tiêu chuẩn |
| Thời gian giao hàng | 15-30 ngày làm việc |
| Điều khoản thanh toán | T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp | 10Tấn/Tháng |
Thông tin chi tiết sản phẩm
| Tên sản phẩm | CuNi 70/30 Đồng Niken 90° LR Khuỷu tay, Phụ kiện hàn đối đầu ASME B16.9 cường độ cao | Lợi thế | Cài đặt và bảo trì thuận tiện |
|---|---|---|---|
| Độ bền | Cao | loại đầu | tròn |
| Kiểu | Khuỷu tay | Đánh giá áp suất | 150 PSI |
| đánh giá nhiệt độ | -20°C - 200°C | Loại sản phẩm | Khuỷu tay đồng Niken |
| Chống ăn mòn | Xuất sắc | Cảng | Thượng Hải, Ninh Ba, v.v. |
| Kết nối cuối cùng | Mối hàn mông, mối hàn ổ cắm, ren | Tên sản phẩm | Khuỷu tay đồng Niken |
| Loại cuối | hàn đối đầu | Mức áp suất | Áp suất cao |
| Đường kính | Khác nhau (ví dụ: 1/2 inch đến 24 inch) | Lớp áp lực | 3000 psi |
Mô tả sản phẩm
Cút đồng niken CuNi 70/30 90° LR, Phụ kiện hàn đối đầu cường độ cao ASME B16.9
1.Mô tả sản phẩm
Cút đồng niken là một phụ kiện đường ống được sản xuất sẵn, đã được kiểm tra tại nhà máy và sẵn sàng để lắp đặt tại công trường. Nó được sản xuất từ hợp kim đồng niken chống ăn mòn (C70600/C71500) và được giao ở trạng thái ủ dung dịch, với các đầu được chuẩn bị theo đặc điểm kỹ thuật để lắp ráp nhanh chóng. Mỗi cút được cung cấp kèm theo nắp bảo vệ đầu và nhãn rõ ràng để dễ dàng nhận dạng tại công trường. Sản phẩm tương thích với các kích thước và lịch trình ống tiêu chuẩn, cho phép tích hợp trực tiếp vào các hệ thống đường ống nước biển mới hoặc hiện có.
2.Ứng dụng sản phẩm
Cút này được sử dụng trong các tình huống lắp đặt tại công trường điển hình sau:
-
Lắp đặt đường ống trên tàu tại các nhà máy đóng tàu mới và xưởng sửa chữa tàu khô
-
Lắp đặt và đấu nối đường ống thượng tầng giàn khoan ngoài khơi
-
Thi công đường ống dẫn nước biển vào và ra cho các nhà máy điện ven biển
-
Các dự án cải tạo và mở rộng tại các nhà máy khử muối và hóa chất hiện có
-
Kết nối ống đứng đường ống ngầm và lắp đặt ống nối thượng tầng
-
Thay thế chung các cút thép carbon hoặc mạ kẽm bị ăn mòn trong môi trường biển
3. Ưu điểm sản phẩm
-
Nhẹ hơn thép– Trọng lượng khoảng 85% so với cút thép carbon tương đương; dễ dàng thao tác và nâng hạ bằng tay.
-
Độ từ thẩm thấp– Cho phép hàn gần các thiết bị nhạy cảm mà không bị nhiễu từ trường.
-
Bề mặt không có oxit– Tẩy gỉ tại nhà máy loại bỏ vảy gỉ, giảm thiểu rủi ro nhiễm bẩn trong quá trình hàn.
-
Khả năng lắp ráp linh hoạt– Dung sai kích thước cho phép điều chỉnh sai lệch ±1,5 mm trong quá trình căn chỉnh.
-
Giảm xử lý sau hàn– Không yêu cầu xử lý nhiệt sau hàn (PWHT) đối với độ dày lên đến 30 mm.
-
Có thể tái sử dụng– Có thể cắt, vát cạnh lại và hàn lại tại công trường cho mục đích sửa đổi.
4. Thông số kỹ thuật sản phẩm chínhThông số
| Giá trị tham chiếu lắp đặt | Kích thước danh nghĩa tiêu chuẩn |
| DN15 – DN600 (NPS ½″ – 24″) | Kích thước tâm đến mặt bích (LR 90°) |
| 1,5 × Đường kính danh nghĩa (ví dụ: DN200 = 300 mm) | Kích thước tâm đến mặt bích (SR 90°) |
| 1,0 × Đường kính danh nghĩa | Khoảng cách đỡ khuyến nghị (ngang) |
| 3 – 5 mét tùy thuộc vào kích thước ống và trọng lượng chất lỏng | Bán kính uốn tối thiểu cho uốn nguội tại công trường |
| Không áp dụng – góc cố định tại nhà máy; không cho phép uốn nguội tại công trường | Quy trình hàn khuyến nghị |
| Lớp lót GTAW (TIG) + lớp điền đầy/phủ SMAW (que hàn) hoặc GMAW (MIG) | Nhiệt độ sơ nhiệt |
| Không yêu cầu (nhiệt độ môi trường ≥ 5°C) | Nhiệt độ giữa các lớp hàn |
| ≤ 150°C (để tránh phát triển hạt) | Tương thích vật liệu hàn |
| ERCuNi (AWS A5.7) cho GTAW; ECuNi (AWS A5.6) cho SMAW | Khí bảo vệ (GTAW) |
| 100% Argon (hoặc hỗn hợp Ar-He cho các đoạn dày hơn) | Yêu cầu khí bảo vệ mặt sau |
| Khuyến nghị cho lớp lót; 100% Argon, lưu lượng 5-10 L/phút | Xử lý nhiệt sau hàn (PWHT) |
| Không yêu cầu đối với độ dày thành ≤ 30 mm | Sai lệch cho phép tối đa (lắp ráp) |
| ≤ 1,5 mm đối với độ dày ≤ 20 mm; ≤ 3 mm đối với độ dày > 20 mm | Mô-men xoắn bu lông (kết nối mặt bích, Class 150) |
| 100-140 N·m (cho bu lông M20, đã bôi trơn) | Gioăng khuyến nghị |
| EPDM hoặc PTFE bọc cho dịch vụ nước biển | Hoàn thiện mặt bích |
| Rãnh đồng tâm hoặc xoắn ốc; 125-250 μin Ra | Trọng lượng xử lý (điển hình, DN300 LR) |
| Khoảng 45-55 kg (lịch trình 40, C70600) | Điều kiện bảo quản |
| Khô ráo, trong nhà hoặc có mái che; giữ nguyên nắp đầu; tránh nước biển bắn trực tiếp trước khi lắp đặt | Yêu cầu khoảng trống lắp đặt |
| Cho phép khoảng trống tối thiểu 300 mm xung quanh cút để tiếp cận hàn và kiểm tra | Câu hỏi thường gặp |
1. Quý vị là công ty thương mại hay nhà sản xuất? Chúng tôi là nhà sản xuất, Quý vị có thể xem chứng nhận.
2. Thời gian giao hàng của quý vị là bao lâu? Thông thường là 5-10 ngày nếu hàng có sẵn. Hoặc là 15-20 ngày nếu hàng không có sẵn, tùy thuộc vào số lượng.
3. Quý vị có cung cấp mẫu không? Miễn phí hay có tính phí? Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng cần thanh toán chi phí vận chuyển.
4. Điều khoản thanh toán của quý vị là gì? Thanh toán
=1000 USD, 50% T/T trả trước, số dư thanh toán trước khi giao hàng.
